Deall Cydrannau Strwythur Dur: Dosbarthiad Aelodau Cludo Llwyth a Sefydlogrwydd

Yn gyffredinol, gellir rhannu cydrannau strwythurol dur yn bedwar categori mawr yn ôl cyfansoddiad strwythurol: aelodau sy'n cynnal llwyth sylfaenol, aelodau bracing a sefydlogrwydd, cydrannau eilaidd ac ynghlwm, yn ogystal â chysylltiadau a ffitiadau strwythurol. Mae'r sesiwn hon yn ymdrin yn bennaf â'r ddau gategori cyntaf.

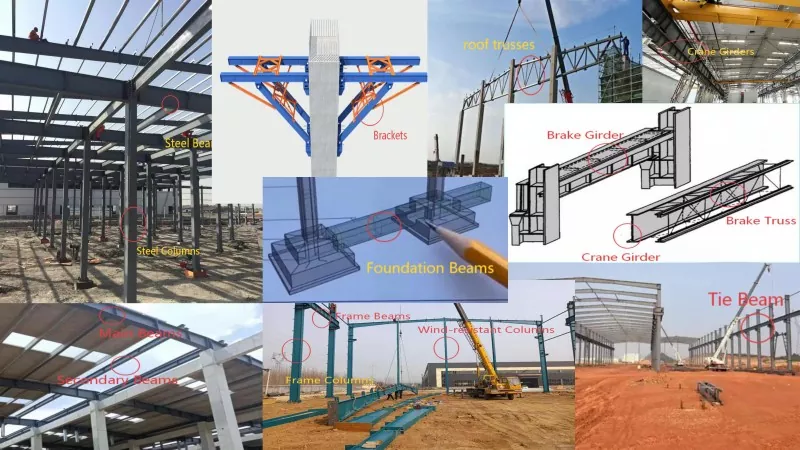

Mae'r prif aelodau sy'n cynnal llwyth yn cynnwys colofnau dur, trawstiau dur, cyplau, cromfachau, cyplau to, hytrawstiau craen, hytrawstiau brêc, cyplau brêc, colofnau gwrth-wynt, trawstiau ffrâm, colofnau ffrâm, trawstiau eilaidd, prif drawstiau, trawstiau clymu a thrawstiau sylfaen. Mae truss ymhellach yn cynnwys cordiau uchaf, cordiau gwaelod ac aelodau gwe. Fel sgerbwd craidd ysystem strwythurol dur, mae aelodau sylfaenol llwyth-dwyn yn dwyn prif lwythi'r strwythur ac yn eu trosglwyddo i'r sylfaen. Mae eu hansawdd gwneuthuriad a'u cywirdeb codi yn pennu diogelwch a sefydlogrwydd y strwythur cyfan yn uniongyrchol.

Mae aelodau bracing a sefydlogrwydd yn cynnwys bracings colofn, bracings llorweddol to, bracings fertigol to, bracings llorweddol hydredol, bracings llorweddol ardraws, braces bondo, rhodenni clymu anhyblyg, rhodenni clymu hyblyg, cysylltiadau tulathau a stratiau. Nid yw aelodau bracing a sefydlogrwydd yn dwyn llwythi fertigol mawr yn uniongyrchol, ond eto maent yn gweithredu i warantu sefydlogrwydd cyffredinol y strwythur, trosglwyddo llwythi llorweddol, lleihau hyd effeithiol yr aelodau strwythurol ac atal ansefydlogrwydd strwythurol.

Mae'r sesiwn hon yn cyflwyno aelodau cynradd sy'n cynnal llwyth ac aelodau bracing a sefydlogrwydd. Bydd y sesiwn nesaf yn parhau i ymhelaethu ar fanylion llawn cydrannau eilaidd ac atodedig (gan gynnwys tulathau, fframiau wal, fframiau monitor, llwyfannau grisiau, rheiliau, ac ati) yn ogystal â chysylltiadau a ffitiadau strwythurol (gan gynnwys platiau gusset, stiffeners, bolltau, stydiau cneifio, rhannau mewnosodedig, ac ati). Arhoswch diwnio.
