Canllaw Cyflawn i Gydrannau Strwythurol Dur: Aelodau Eilaidd a Manylion Cysylltiad

Roedd y rhifyn blaenorol yn dangos manylion a lluniadau gosodiad yr aelodau sy'n cynnal llwyth sylfaenol ac aelodau bracing a sefydlogrwydd ymhlithdur strwythurolcydrannau. Mae'r sesiwn hon yn parhau gyda chyflwyniad cydrannau eilaidd ac atodol yn ogystal â chysylltiadau a ffitiadau strwythurol. Isod mae disgrifiadau o leoliadau cynllun nodweddiadol a rhestrau cyflawn o bob cydran mewn adeiladau dur.

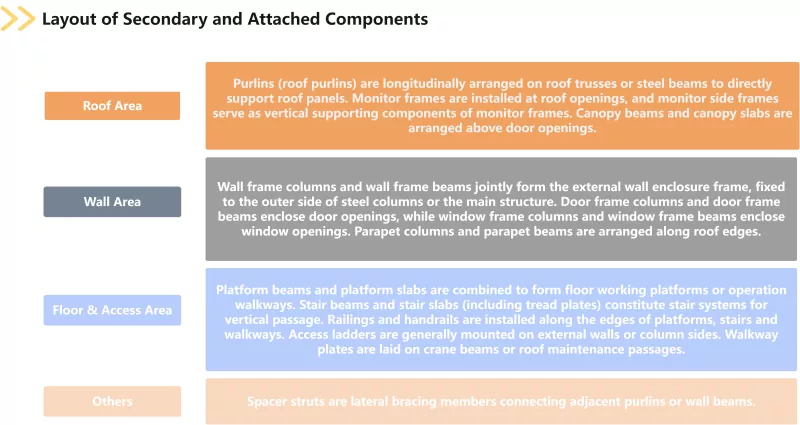

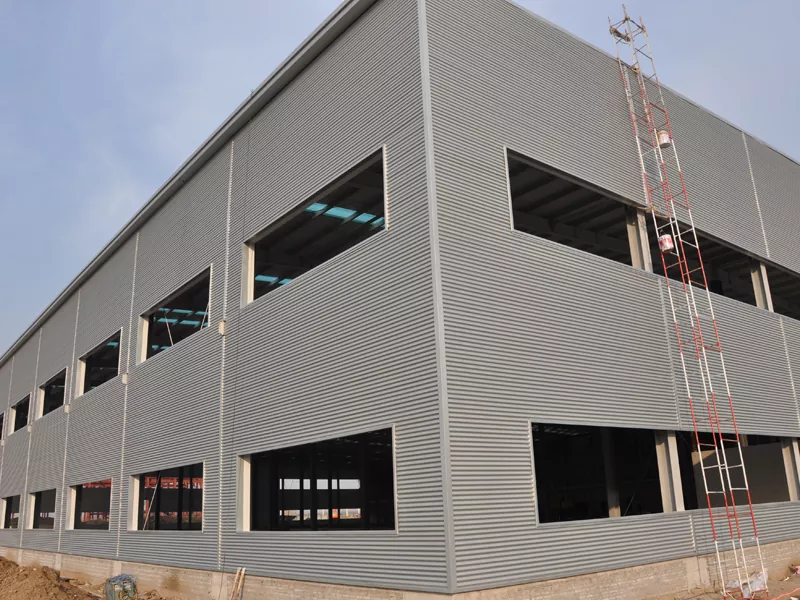

Mae cydrannau eilaidd ac atodedig yn cynnwys tulathau, colofnau ffrâm wal, trawstiau ffrâm wal, fframiau monitor, fframiau ochr monitorau, trawstiau grisiau, slabiau grisiau, trawstiau platfform, slabiau platfform, rheiliau, canllawiau, ysgolion mynediad, platiau rhodfeydd a llinynnau bylchwr, colofnau ffrâm drws, trawstiau ffrâm drws, colofnau ffrâm ffenestri, trawstiau ffrâm ffenestr, trawstiau canopi a thrawstiau canopi. Rhennir pilinau yn drawslathau to a thrawslathau wal, tra bod slabiau grisiau yn gorchuddio platiau gwadn. Ymgymryd â swyddogaethau adeiladu megis amgáu, tramwyfa, golau dydd ac awyru, mae cydrannau eilaidd ac ynghlwm yn trosglwyddo llwythi gwynt, llwythi eira a llwythi eraill i'r prif strwythur. Maent yn rhannau anhepgor sy'n sicrhau cywirdeb a swyddogaethau gwasanaeth adeiladau dur.

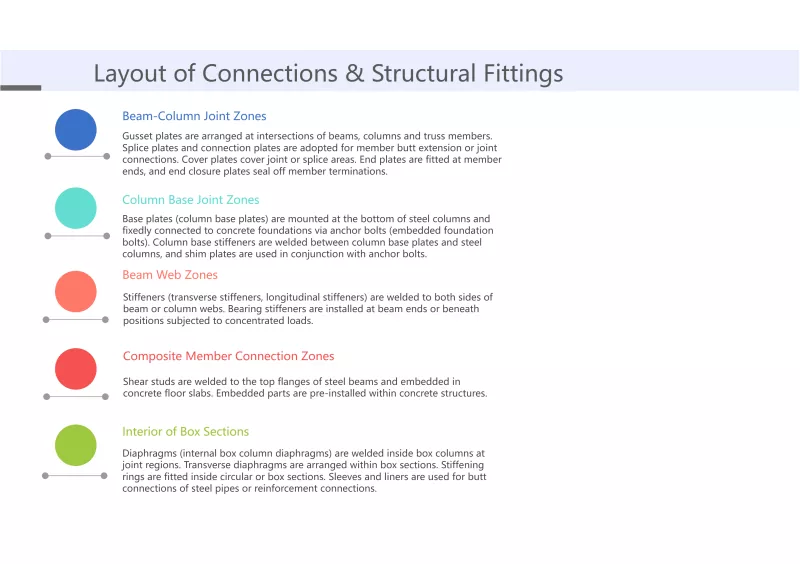

Mae cysylltiadau a ffitiadau strwythurol yn cynnwys platiau gusset, stiffeners, stiffeners dwyn, platiau shim, platiau cysylltiad, platiau sbleis, platiau gorchudd, platiau cau diwedd, platiau diwedd, platiau gwaelod, stiffeners sylfaen colofn, bolltau angor colofn, bolltau cryfder uchel, bolltau cyffredin, stydiau cneifio, rhannau wedi'u mewnosod, llewys, leinin, diaffrymau modrwyau a chroeslinau. Rhennir stiffeners yn stiffeners traws a stiffeners hydredol; mae platiau sylfaen yn cynnwys platiau sylfaen colofn; gelwir bolltau angor colofn hefyd yn bolltau sylfaen gwreiddio; gelwir stydiau cneifio hefyd yn gysylltwyr gre; diafframau yn gorchuddio diafframau mewnol ar gyfer colofnau blwch. Fel categori hanfodol ostrwythur durMae cydrannau, cysylltiadau a ffitiadau strwythurol yn pennu'n uniongyrchol a all yr holl aelodau sy'n dwyn llwyth weithio mewn cydlyniad yn effeithiol ac a yw'r llwybr trosglwyddo llwyth yn barhaus ac yn ddibynadwy.

Hyd yn hyn, mae'r pedwar prif gategori o gydrannau strwythurol dur a ddosbarthwyd yn ôl cyfansoddiad strwythurol i gyd wedi'u datrys. Mae'r holl gydrannau uchod yn cael eu tynnu ar luniadau adeiladu o adeiladau dur, wedi'u cynnwys mewn dadansoddiad grym mewn adroddiadau cyfrifo strwythurol, a'u cadw'n barhaol yn y strwythurau gorffenedig. Mae'r cyfuniad o gydrannau'n amrywio gyda gwahanol fathau o brosiectau. Mae dealltwriaeth gywir o leoliad swyddogaethol a rhesymeg gosodiad pob math o gydran yn rhagofyniad ar gyfer llunio biliau maint cywir a phennu prisiau uned cynhwysfawr yn rhesymol, yn ogystal â'r sylfaen ar gyfer sicrhau y gellir trawsnewid bwriad dylunio strwythurau dur yn adeiladau ffisegol diogel a dibynadwy.
