System Ffrâm Dur Braced: Pam mae Adeiladau Uchel yn sefyll yn Gadarn？

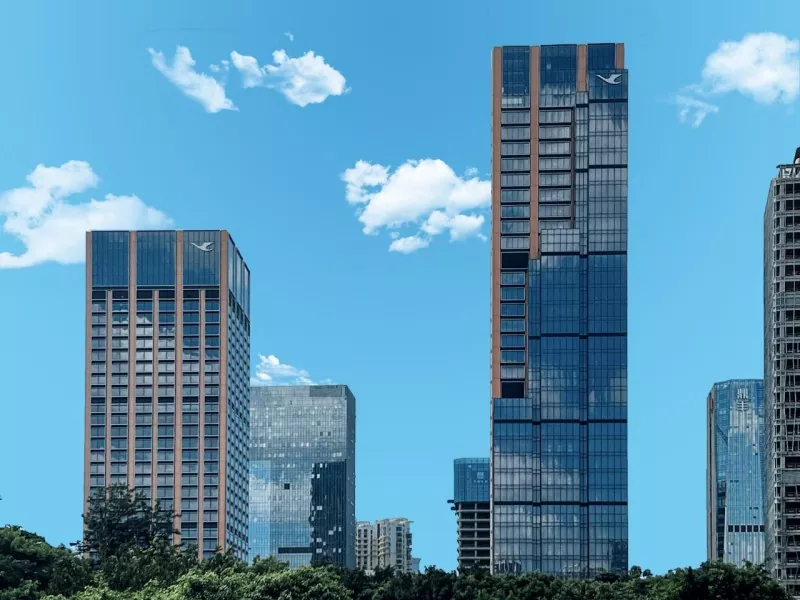

Wedi'i ysgogi gan brinder adnoddau tir modern a phwysau gan dwf y boblogaeth, mae adeiladu fertigol wedi dod yn duedd anochel mewn pensaernïaeth gyfoes. Mae skyscrapers modern yn esgyn yn uchel i'r awyr ac yn sefyll yn aruthrol. Beth sy'n eu cadw'n gymharol sefydlog yn erbyn pwysau gwynt cryf yn y troposffer ac yn eu galluogi i wrthsefyll daeargrynfeydd yn ddiogel? I ateb y cwestiwn hwn, gadewch i ni edrych yn agosach ar y bracedsystem ffrâm ddur.

Mae strwythurau ffrâm pur traddodiadol yn cynnwys cynlluniau llawr hyblyg a defnydd uchel o ofod. Fodd bynnag, unwaith y bydd uchder yr adeilad yn fwy na therfyn penodol, bydd eu diffyg o anystwythder strwythurol ochrol annigonol yn dod i'r amlwg. Mae dau brif ateb i fynd i'r afael â'r mater hwn: ehangu'r trawstoriadau o drawstiau a cholofnau, neu osod systemau bracing. Bydd y cyntaf yn arwain at gynnydd sydyn yn y defnydd o ddur, tra bod gan yr olaf gost-effeithiolrwydd uwch. Felly, systemau ffrâm ddur braced yw'r dewis gorau posibl ar gyfer adeiladau uchel.

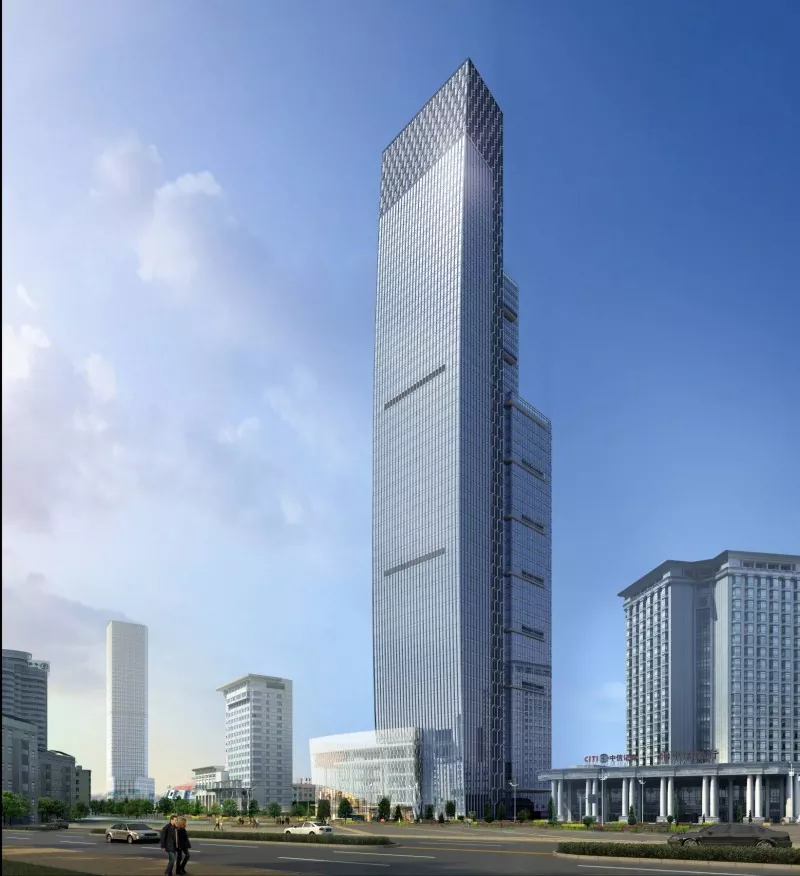

Mae rhesymeg sylfaenol y system ffrâm ddur braced yn gorwedd yn nhrefniant rhesymegol yr aelodau bracing i ffurfio mecanwaith dwyn llwyth cydweithredol: mae'r ffrâm ddur yn dwyn llwythi fertigol tra bod y braces yn gwrthsefyll grymoedd llorweddol. Mae adeilad swyddfa yn Xiamen yn mabwysiadu system strwythurol brace ffrâm-ganolog dur. Mae braces atal byclau (BRBs) yn cael eu gosod ar waelod yr adeilad, sy'n manteisio'n llawn ar fanteision hydwythedd strwythurau dur ac yn gwella perfformiad seismig y strwythur yn fawr.

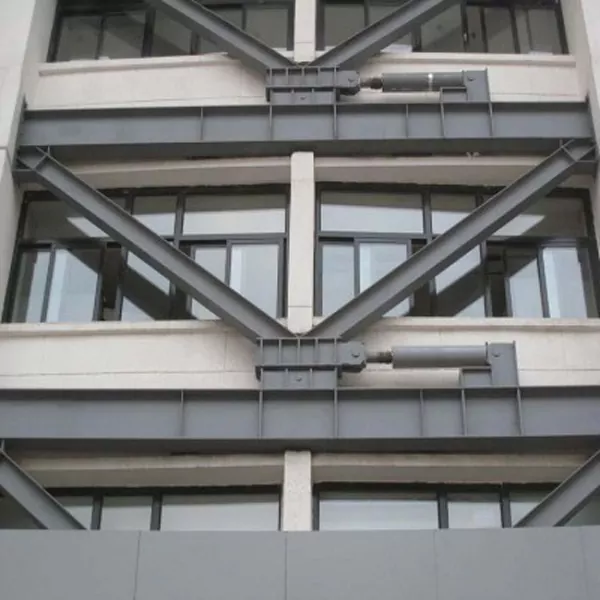

Mae tri math prif ffrwd o bracedsystemau ffrâm ddur. Y Ffrâm Braced Concentrically (CBF) yw'r cyfluniad bracing mwyaf clasurol, a'i nodwedd graidd yw bod echelinau centroidal aelodau bracing yn croestorri yng nghanol cymalau trawst-colofn. Mae'n meddu ar anystwythder uchel a gall reoli dadleoli llorweddol yn effeithiol. Mae gwahaniaeth Ffrâm Braced Ecsentrig (EBF) o CBF yn wrthbwyso ei hechelinau bracing, sy'n ei alluogi i gyfuno anystwythder uchel braces consentrig a rhinwedd hydwythedd fframiau pur. Mae fframiau braced sy'n gwasgaru ynni yn dibynnu ar afradu ynni a dyfeisiau tampio i ffurfio system ochrol ddelfrydol sy'n gwrthsefyll grym.

Mewn peirianneg ymarferol, Brace wedi'i Gyfyngu â Bwclo (BRB) yw'r ateb cyffredinol ac amrywiad wedi'i uwchraddio o fframiau wedi'u clymu'n gryno. Mae'n dileu'r mater methiant buckling o braces consentrig traddodiadol o dan cywasgu a phlygu. Wedi'i gyfansoddi o blât dur craidd, tiwb atal allanol a deunydd llenwi heb fondio, mae BRBs yn cynhyrchu dan lwyth heb fwcwl i wasgaru egni, gan gyflawni capasiti dwyn tynnol a chywasgol cyfartal yn ogystal â pherfformiad hysteretig tew.

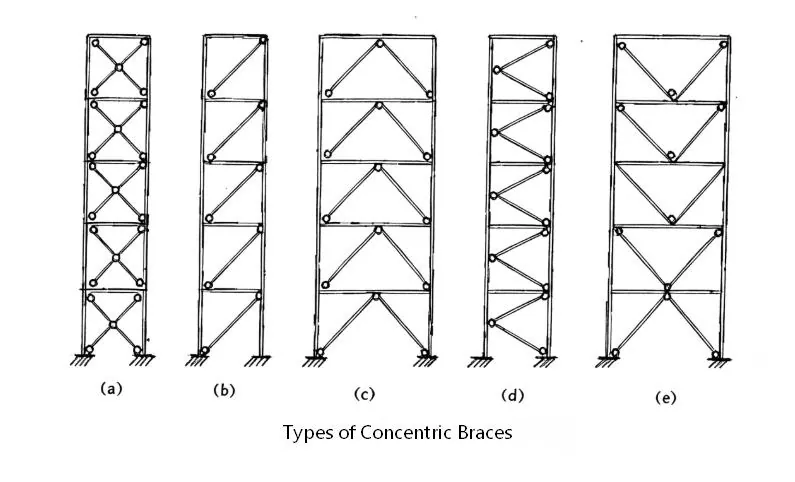

Yn ogystal, mae CBF yn bennaf yn cynnwys Bracing Lletraws, Bracing Chevron (V-Bracing Inverted), V-Bracing, X-Bracing (Cross Bracing) a K-Bracing. Mae EBF yn bennaf yn cynnwys bracings math-D (math giât), math K, math V a math Y.

Y ffurf benodol o bracedsystemau ffrâm dduryn cael eu dewis yn seiliedig ar ofynion seismig ac uchder yr adeilad. A siarad yn gyffredinol, mae braces consentrig traddodiadol yn cynnwys cost isel ac anystwythder uchel, mae braces ecsentrig yn cynnig hydwythedd ffafriol a chynhwysedd afradu ynni cryf, ac mae braces wedi'u cyfyngu gan bycl yn darparu perfformiad seismig gwell. Mae systemau ffrâm ddur wedi'u clymu yn galluogi adeiladau uchel ac uwch-uchel i wrthsefyll gwyntoedd cryf a daeargrynfeydd, a hefyd yn darparu atebion strwythurol dibynadwy ar gyfer datblygiad trefol fertigol. Gyda 21 mlynedd o brofiad helaeth, mae EHSS yn wneuthurwr proffesiynol sy'n arbenigo mewn saernïo a gosod cydrannau strwythurol dur. Cadwch lygad ar EHSS am wybodaeth dechnegol fwy proffesiynol am strwythurau dur.
