Faint Ydych Chi'n Gwybod Am y Ffurfiau Strwythur Dur hyn?

Wrth i ni ymdrin â'r pedair system graidd prif ffrwd yn ystrwythur durdiwydiant y tro diwethaf, bydd EHSS yn parhau i fynd â chi i archwilio strwythurau dur yn y rhifyn hwn. Mewn adeiladau modern, gyda chymhlethdod strwythurol cynyddol a gofynion cynnal llwyth, mae ffurfiau strwythurol fel cregyn dellt, ceblau crog, strwythurau llinyn trawst a thiwbiau dur wedi'u llenwi â choncrit wedi'u cymhwyso'n eang. Mae'r mathau o strwythur dur a gyflwynir yn y rhifyn hwn i gyd yn cael eu defnyddio'n gyffredin mewn peirianneg gyda systemau technegol aeddfed a safonau ategol cyfatebol, gan ddominyddu eu meysydd segmentiedig priodol.

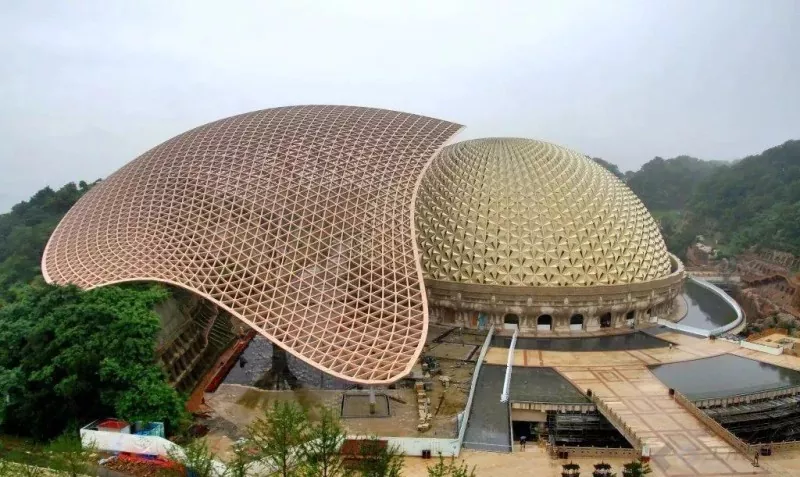

Mae strwythur cragen delltog, fel yr awgryma'r enw, yn strwythur grid crwm sy'n debyg i blisgyn wy. Ei nodwedd graidd yw'r gallu i ffurfio siapiau crwm rhychwant mawr fel cromenni a bwâu. Gyda golwg cain a dwyn grym effeithlon, fe'i cymhwysir yn eang mewn campfeydd mawr, canolfannau arddangos, planetariwm a thai gwydr botanegol.

Mae strwythurau crog yn cymryd ceblau dur cryfder uchel fel cydrannau craidd ac yn gwireddu rhychwantau mawr trwy ddefnyddio eiddo tynnol ceblau. Maent yn cynnwys gallu rhychwantu hynod fawr, hunan-bwysau ysgafn a defnydd isel o ddur, ac fe'u mabwysiadir yn bennaf ar gyfer pontydd crog, stadia mawr, terfynellau maes awyr a phrosiectau eraill.

Strwythur bilen cebl yw'r math mwyaf prif ffrwd a ddefnyddir yn helaeth ymhlith yr holl strwythurau pilen, sy'n cynnwys deunyddiau pilen ynghyd â chydrannau dur neu fframweithiau dur. Mae'r ffabrigau bilen fel arfer wedi'u gorchuddio â PTFE neu PVC. Yn cynnwys pwysau ysgafn, cryfder uchel a hyblygrwydd mawr i ffurfio arwynebau crwm cymhleth ar ffurf rhydd, fe'i defnyddir yn gyffredin ar gyfer canopïau, gosodiadau tirwedd, gorsafoedd tollau a lleoliadau chwyddadwy.

Mae strwythur a gefnogir gan linyn yn cynnwys cordiau uchaf anhyblyg a cheblau dur is hyblyg wedi'u cysylltu gan stytiau, lle mae'r cordiau uchaf anhyblyg yn drawstiau dur neu gyplau yn bennaf, felly gellir ei ddehongli hefyd fel strwythur a ffurfiwyd trwy gysylltu trawstiau dur neu gyplau â cheblau dur trwy fonion. Strwythur llinyn y trawst yw ffurf fwyaf cyffredin a nodweddiadol y system strwythurol hon gyda thrawstiau dur gwe solet fel ei gydrannau uchaf. Yn cynnwys hunan-gydbwysedd a chynhwysedd rhychwantu rhagorol, mae strwythurau â chymorth llinyn yn cael eu cymhwyso'n bennaf i doeau rhychwant hir a therfynellau maes awyr.

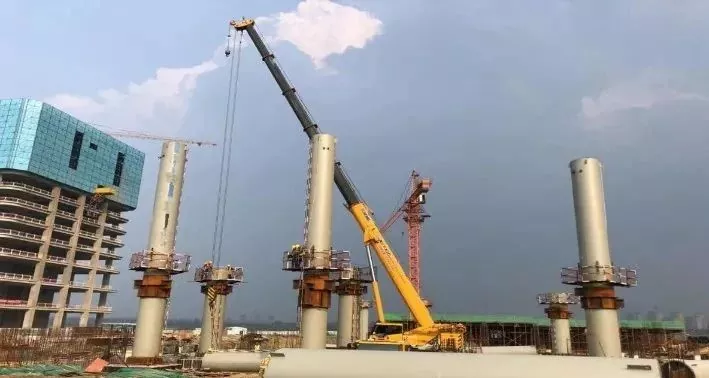

Mae strwythur tiwb dur llawn concrid yn cyfeirio at strwythur gyda choncrit wedi'i lenwi y tu mewn i diwbiau dur i wella gallu dwyn a hydwythedd yn fawr. Mae'n cynnwys gallu dwyn uchel a hydwythedd ffafriol, ac fe'i defnyddir yn bennaf fel aelodau cywasgu mewn colofnau adeiladu uchel iawn, pontydd bwa a strwythurau rhychwant hir.

Mae'r fframiau porth, y fframiau dur, y cyplau dur a'r strwythurau grid a grybwyllwyd yn y rhifyn blaenorol yn cynnwys y cyfaint marchnad mwyaf a'r senarios cymhwyso mwyaf cyffredinol, gan wasanaethu fel y prif ddewisiadau ar gyfer ffatrïoedd bach a chanolig, adeiladau uchel a thoeau rhychwant mawr confensiynol. Mewn cyferbyniad, mae'r cregyn delltog, strwythurau crog, strwythurau bilen cebl, strwythurau llinyn trawst a strwythurau tiwb dur llawn concrit a gwmpesir yn y mater hwn yn is-systemau arbenigol wedi'u teilwra ar gyfer senarios sy'n cynnwys rhychwantau arbennig, adeiladau uchel iawn, clostiroedd ysgafn ac amodau straen cyfansawdd, ac maent hefyd yn cynrychioli systemau strwythur dur prif ffrwd a phoblogaidd y dyddiau hyn.

Pawbsystemau strwythurol durmae gan y ddau randaliad fanteision amlwg ac maent yn ategu ei gilydd, gan ffurfio sbectrwm technegol cyflawn ar y cyd ar gyfer peirianneg strwythur dur cyfredol. Yn benodol, mae'r strwythur ffrâm ddur yn gosod y sylfaen ar gyfer y strwythur ffrâm ddur braced; mae cregyn delltog a gridiau gofod yn perthyn i'r categori o strwythurau grid gofodol fel ffurfiau cyfochrog; gellir cyfuno strwythurau crog, bilen cebl a llinyn â chyplau a gridiau i ffurfio systemau rhychwant hir; mae strwythurau dur waliau tenau oer yn cael eu cymhwyso'n bennaf mewn systemau adeiladu dur ysgafn; ac mae strwythurau tiwb dur wedi'u llenwi â choncrit yn perthyn i systemau cario llwyth cyfansawdd dur-concrid.

Wrth ddewis mathau strwythurol ar gyfer prosiectau ymarferol, rhaid cynnal gwerthusiad cynhwysfawr yn seiliedig ar swyddogaethau adeiladu, amodau rhychwant, dangosyddion economaidd a gofynion amserlen adeiladu i benderfynu ar yr ateb gorau posibl. Aros diwnio iEHSSsianeli swyddogol ar gyfer diweddariadau technegol strwythur dur mwy proffesiynol. Gyda 21 mlynedd o ymroddiad i saernïo a gosod strwythur dur, rydym yn darparu cymorth technegol proses lawn i'ch prosiectau gyda galluoedd proffesiynol cadarn.
