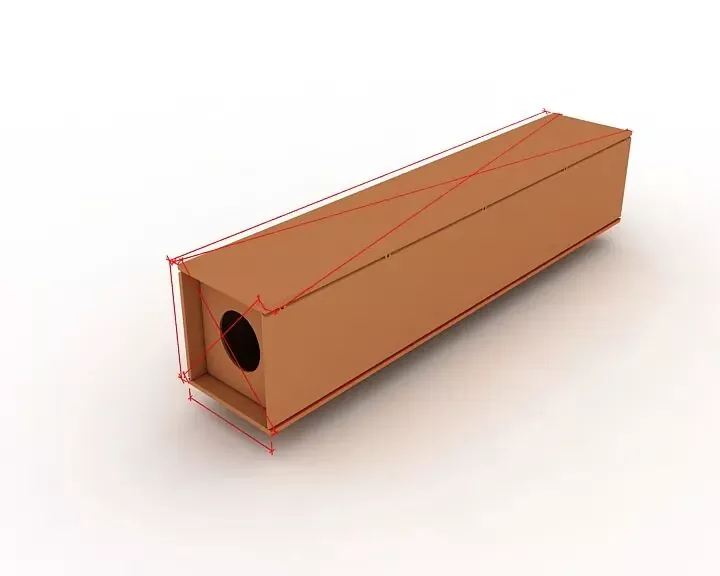

Llif Prosesu Colofn Blwch Strwythur Dur EIHE a Chyflawniadau Cymhwysiad Peirianyddol

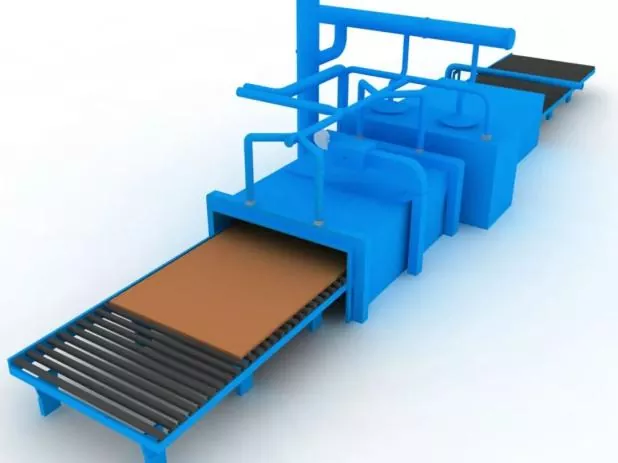

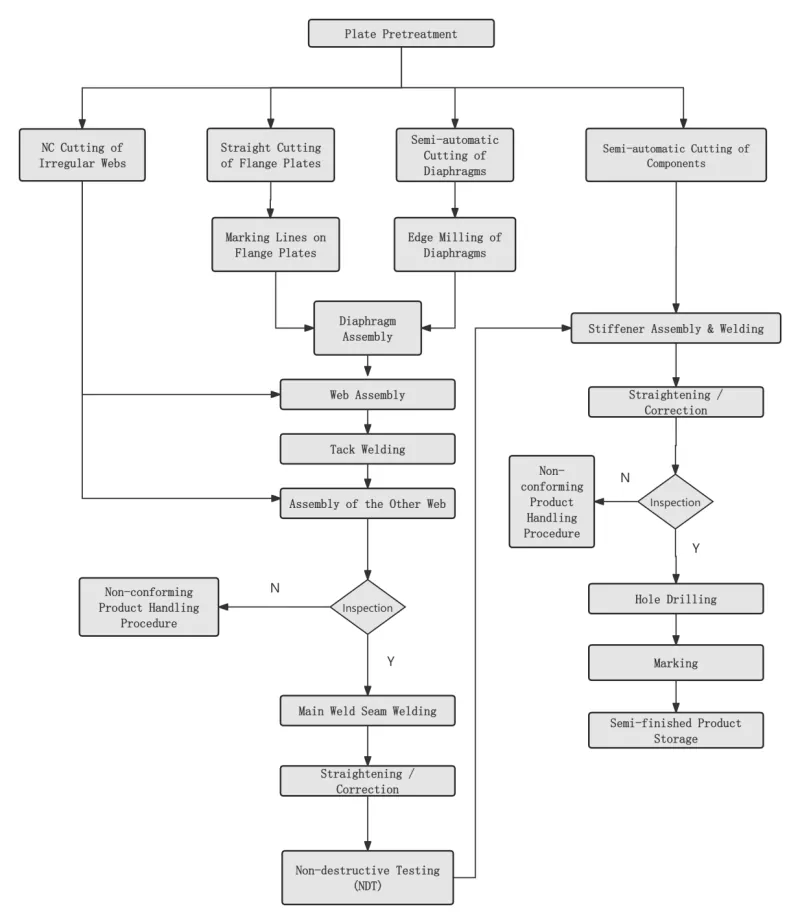

Cam 1 Pretreatment Wyneb Plât Dur

Wedi'i gynnal yn unol â gofynion dylunio neu broses cyn blancio plât dur.

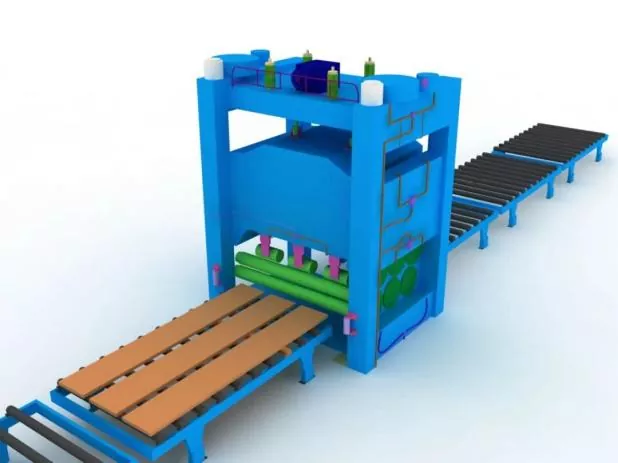

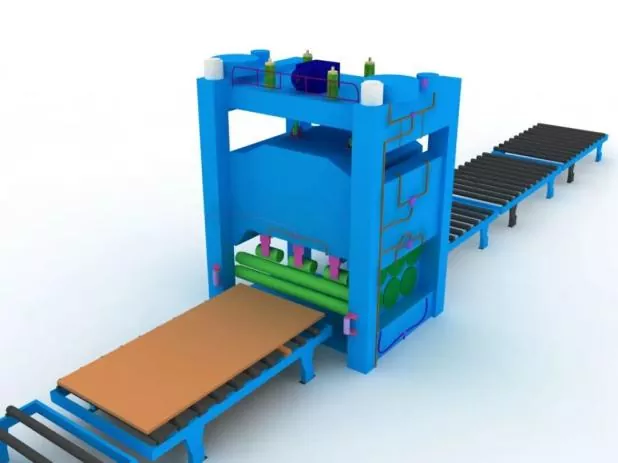

Cam 2 Sythiad Plât Dur

Rhaid sythu cyffredinol ar ôl pretreatment plât dur i sicrhau cywirdeb blancio a lleddfu straen gweddilliol mewnol y plât dur.

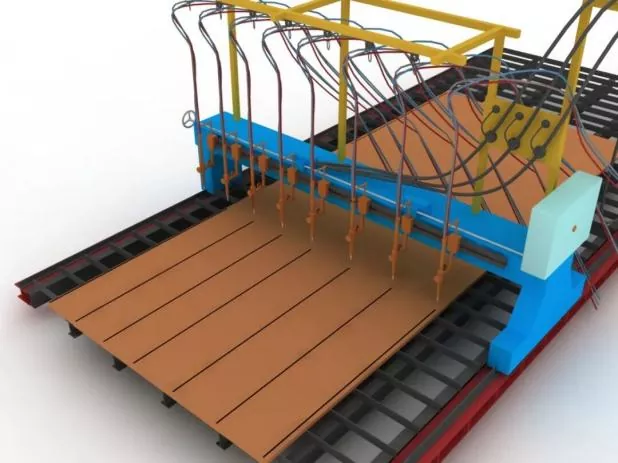

Cam 3 Torri a Blancio Rhannau

Cyn torri, addaswch y peiriant torri, cadarnhewch y model ffroenell, a gwiriwch sefydlogrwydd pwysedd aer.

Wrth dorri, cynheswch wythïen dorri'r plât dur yn gyntaf, a rheoli'r cyflymder torri yn llym.

Cam 4 Sythu Rhannau Eilaidd

Wedi'i berfformio ar ôl blancio plât dur i sicrhau cywirdeb cynulliad a lleihau straen gweddilliol mewnol platiau dur.

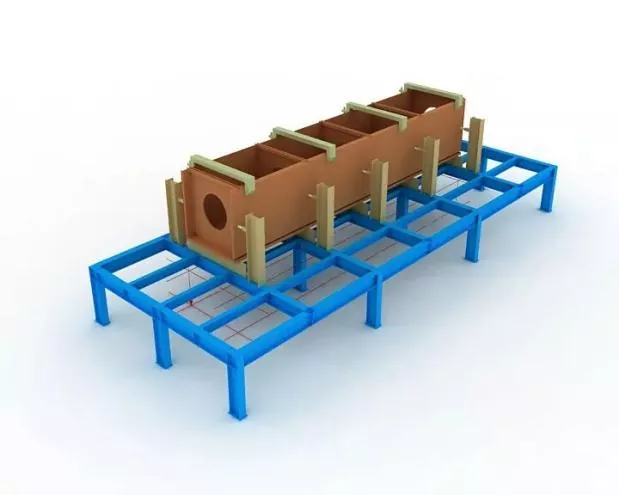

Cam 5 Gosod Jigiau a Llinellau Gosodiad

Cyn y gwasanaeth, rhaid gosod llinellau gosodiad a jigiau yn gyntaf.

Yn ystod gosod jig, rhaid sicrhau lefel lorweddol yr agoriad uchaf, a rhaid gwarantu anhyblygedd a chryfder digonol.

Dim ond ar ôl cael eu harchwilio a'u cymeradwyo gan bersonél dynodedig y gellir defnyddio'r holl jigiau a llinellau gosodiad.

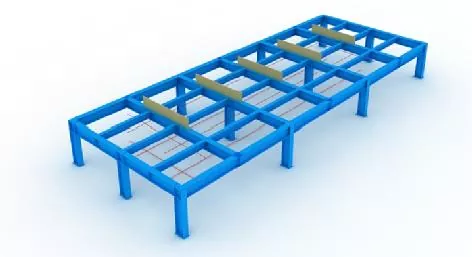

Cam 6 Lleoliad Panel Is

Wedi'i leoli'n union gan blymio bob a llinellau gosodiad.

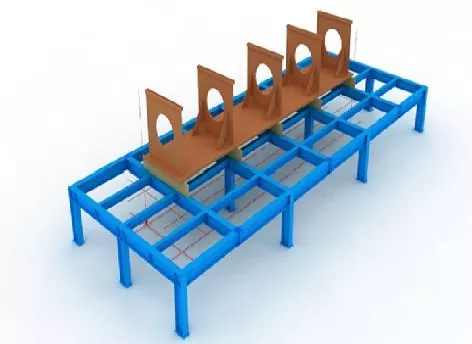

Cam 7 Cynulliad diaffram

Cyn cydosod diafframau, marciwch linellau lleoli ar y panel isaf, a thynnwch rwd arnofio ar ddwy ochr y llinellau gydag olwyn malu.

Ar ôl i'r diafframau gael eu codi, trwsiwch nhw trwy weldio tac.

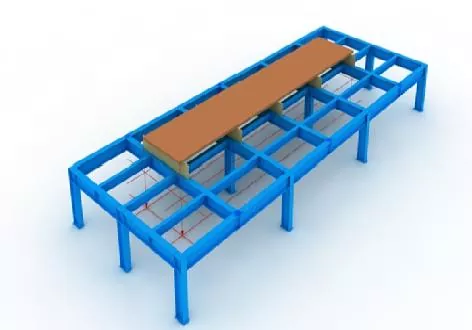

Cam 8 Cynulliad Gwe

Ar ôl i'r we gael ei ymgynnull a'i gymhwyso, jack hi'n dynn yn erbyn y diaffram gyda jac, yna ei drwsio trwy weldio tac.

Cam 9 Cynulliad Panel Uchaf

Cwblhewch leoliad manwl gywir y panel uchaf gyda phlymio bob, yna trwsio trwy weldio tac.

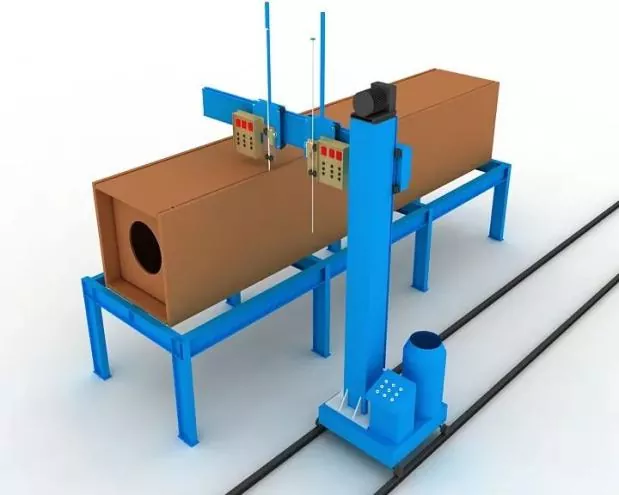

Cam 10 Weldio Electroslag Diaffram

Mae weldio electroslag un ochr yn cael ei fabwysiadu ar gyfer diafframau.

Rhaid gosod llewys copr ar gyfer cychwyn a diffodd arc yn agoriadau uchaf ac isaf tyllau weldio electroslag yn ystod y weldio.

Rhaid rheoli cerrynt a foltedd weldio yn llym trwy gydol y broses weldio, a rhaid talu sylw i arsylwi newid lliw yr ardal weldio electroslag ar y we.

Cam 11 Arolygiad Cyffredinol

Yn ystod yr arolygiad, canolbwyntiwch ar wirio a yw hyd y gydran, dimensiynau croeslin a dimensiynau diwedd yr adran yn bodloni'r gofynion dylunio a'r fanyleb, a chywiro'r holl rannau y tu allan i oddefgarwch.

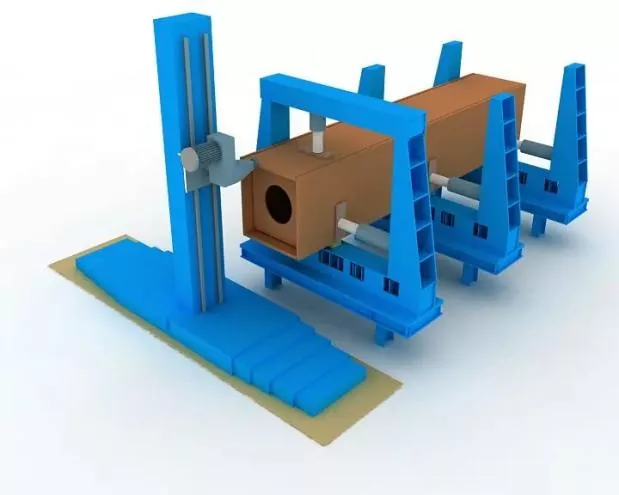

Cam 12 Diwedd melino

Melin yr wyneb diwedd ar ôl cydosod a weldio.

Gwarantwch lefel yr aelodau a'r tebygrwydd rhwng wyneb y pen a'r torrwr melino.

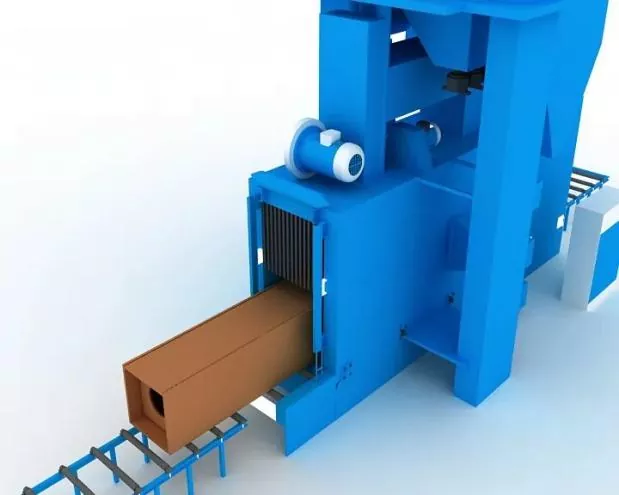

Cam 13 Chwythu Tywod a Gwaredu Rhwd

Cwblhau tynnu rhwd trwy ffrwydro tywod yn ôl yr angen ar ôl weldio, yna trosglwyddo i adeiladu cotio.

Cywirdeb y Cynulliad

Yn ystod y gwasanaeth:

● Rhaid mabwysiadu ataliadau priodol i reoli anffurfiad weldio.

● Bydd lwfansau crebachu weldio ac anffurfiad gwrthdro rhesymol yn cael eu cadw i reoli dimensiynau cydrannau a sicrhau siâp cywir.

Rhaid i'r gwyriadau a ganiateir ar gyfer saernïo a chydosod cysylltiadau weldio, yn ogystal â goddefiannau dimensiwn cydrannau strwythurol, gydymffurfio â gofynion y Cod ar gyfer Derbyn Ansawdd Adeiladu Strwythurau Dur (GB 50205).

weldio lleoli Cynulliad

Bydd yn cael ei weithredu gan weldio arc metel nwy gwifren solet lled-awtomatig (GMAW).

Weldiwr

Rhaid i weldwyr sy'n ymwneud â weldio tac cynulliad ddal y tystysgrifau cymhwyster cyfatebol a nodir yn y Fanyleb Dechnegol ar gyfer Weldio Strwythurau Dur Adeiladu (JGJ81).

Safle welds tac

Lleoliad welds tac: Rhaid i weldiau tac osgoi dechrau a diwedd weldiadau ffurfiol, ac ni ddylid eu gosod ar gorneli, ymylon, pennau a meysydd critigol eraill sy'n dueddol o ddioddef diffygion cryfder strwythurol a chrefftwaith.

Ar gyfer cymalau T, weldio tac: Rhaid ei wneud yn gymesur ar y ddwy ochr; yn y cyfamser, rhaid osgoi weldio tac y tu mewn i'r rhigol gymaint â phosibl.

Ar gyfer weldio rhigol treiddiad llawn: Rhaid i weldio tac gael ei berfformio ar y rhigol ar gyfer gougio cefn, e.e., gougio cefn.

Rhaid i safleoedd cydosod a weldio platiau cefn weldio yn ogystal â phlatiau rhedeg ymlaen a dŵr ffo gydymffurfio â safonau perthnasol

Deunyddiau weldio

Rhaid i ddeunyddiau weldio a ddefnyddir ar gyfer cydosod a weldio tac fod yn gyson â'r rhai ar gyfer weldio ffurfiol, h.y., rhaid mabwysiadu'r un deunyddiau weldio ag mewn weldio swyddogol.

Ar gyfer weldio cydosod rhwng dur cryfder uchel a dur cryfder isel, rhaid dewis deunyddiau weldio yn unol â'r radd dur cryfder isel.
