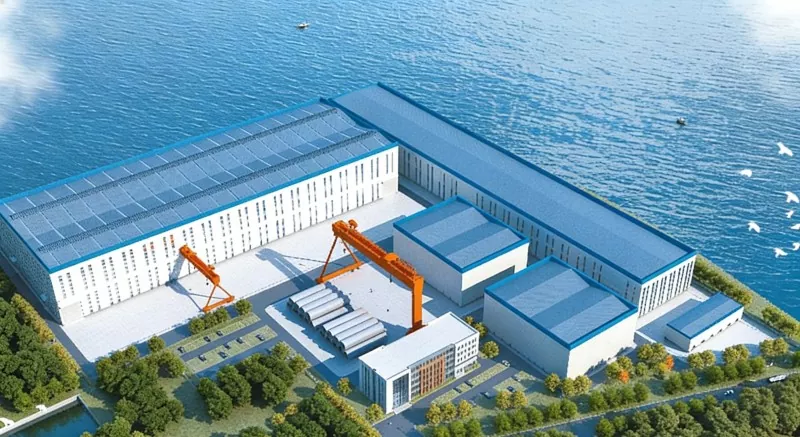

Ffatri Pŵer Gwynt ar y Môr Strwythur Dur

Mae adeiladau ffatri pŵer gwynt alltraeth strwythur dur yn cyfeirio at ffatrïoedd diwydiannol trwm sydd wedi'u cynllunio'n benodol ar gyfer gweithgynhyrchu offer pŵer gwynt ar y môr. Mae eu prif strwythur wedi'i wneud o ddur, ac maent fel arfer wedi'u lleoli mewn porthladdoedd neu ddociau arfordirol i ddiwallu anghenion cynhyrchu, cydosod a chludo cydrannau hynod fawr a thrwm.

Mae ein ffatri Tsieineaidd wedi darparu atebion strwythur dur ar gyfer prosiectau ynni gwynt ar y môr lluosog ac mae'n un o'r cyflenwyr strwythur dur o ansawdd uchel yn Tsieina.

Ffurf strwythurol

● Strwythur truss dur trwm: Dyma'r ffurf strwythurol mwyaf cyffredin.

● Ffrâm porth trwm: Yn addas ar gyfer gweithdai gweithgynhyrchu neu gynulliad cyffredinol.

● Strwythurau trws dur a ffrâm net: Defnyddir ar gyfer ffatrïoedd hynod o fawr neu ffatrïoedd swyddogaeth arbenigol.

Dyluniad ymwrthedd cyrydiad a gwynt

● System amddiffyn rhag cyrydiad: Gan fod yr adeiladau diwydiannol hyn wedi'u hadeiladu ger y cefnfor, mae'r amgylchedd cyfagos yn gymharol llaith ac mae amodau tywydd mwy eithafol. Mae trin wyneb dur yn mabwysiadu system cotio amddiffyn cyrydiad trwm.

● Gwrthiant gwynt: Mae angen dylunio'r adeilad ei hun yn unol â safonau llwyth gwynt o 50 neu 100 mlynedd unwaith mewn canrif mewn ardaloedd arfordirol i sicrhau diogelwch strwythurol mewn tywydd eithafol.

Cydrannau strwythurol y cynnyrch

Prif strwythur

● Fel arfer, mabwysiadir colofnau dur dellt. Ar gyfer ffatri pŵer gwynt alltraeth strwythur Dur gydag uchder mawr a thunelledd craen trwm, mae gan golofnau dur dellt gryfder plygu mwy a gallant gefnogi pwysau'r craen colofn.

System trawst craen

● Mae trawstiau craen fel arfer yn defnyddio trawstiau I-we solet wedi'u weldio â chryfder uchel, gyda chryfder cynnyrch yn aml yn cyrraedd 355Pa neu 390Pa.

System cymorth

● Gellir gwneud cynhalwyr rhyng-golofn o ddur siâp H, dur ongl a thiwbiau crwn, fel arfer ar ffurf siâp X.

● Bydd cynheiliaid llorweddol yn cael eu trefnu ar y to i drosglwyddo grym llorweddol y to.

● Fel arfer trefnir y system ar frig y colofnau, gan anelu at amddiffyn sefydlogrwydd y grymoedd rhwng y fframiau dur.

Strwythur amgaead

● Mae purlins fel arfer yn defnyddio dur siâp H wedi'i weldio amledd uchel neu ddur siâp C.

● Mae trawstiau wal yn bennaf yn ddur siâp H neu ddur mawr siâp C, ac maent wedi'u cysylltu trwy lithro i addasu i ddadffurfiad ochrol y prif strwythur o dan effeithiau llwyth gwynt neu dymheredd.

Paramedr (Manyleb)

Achos cynnyrch

Prosiect pŵer gwynt ar y môr mawr-megawat Lishan, a gymerodd ran ar y cyd gan EIHE Steel Structure, yw'r prosiect pŵer gwynt sengl mwyaf ar y môr gyda chydraddoldeb pris yn Tsieina a'r clwstwr pŵer gwynt alltraeth mwyaf yng ngogledd Tsieina. Mae wedi'i leoli yn ardal môr deheuol Dinas Lishan, Dinas Weihai, Talaith Shandong. Rhennir y prosiect cyfan yn ddau safle annibynnol, U1 ac U2, gyda chyfanswm capasiti gosodedig o 150 megawat (1.5GW).
