Cynulliad Strwythur Dur Ar y Safle + Llif Gwaith Adeiladu Codi Integral + Ystyriaethau Allweddol

Cyflwyniad:Ynadeiladu strwythur dur, "cynulliad daear + teclyn codi annatod craen trwm" (cydosod y strwythur yn gyfan gwbl ar y ddaear a'i godi i'w le fel uned sengl gan ddefnyddio craeniau trwm) yw un o'r dulliau adeiladu mwyaf cost-effeithiol, diogel a rheoli ansawdd sydd ar gael heddiw.

O'i gymharu â "chynulliad rhydd uchder uchel" (cydosod cydrannau fesul darn yn uchel yn yr awyr), mae'r dull hwn yn lleihau gwaith peryglus ar uchder yn sylweddol, yn gostwng cyfraddau diffygion weldio, ac yn rheoli anffurfiad strwythurol yn effeithiol. Fodd bynnag, mae'n gofyn am waith paratoi safle tir llym, gosodiad jig cydosod manwl uchel, cyfrifiadau peirianneg codi trylwyr, a signalau a gorchymyn di-fai ar y safle.

Isod mae canllaw technegol cynhwysfawr a safonol ar gyferstrwythur dur ar y saflecydosod a theclyn codi annatod - wedi'i strwythuro gyda llifoedd gwaith clir a gofynion technegol ymarferol, syml i gyfeirio atynt yn hawdd.

I. Trosolwg Craidd o'r Dull Adeiladu

Rhesymeg Llif Gwaith Adeiladu: Rhag-lunio cydrannau dur yn y ffatri mewn adrannau → Cydosod tir ar y safle ar jigiau → Cywiro weldio, archwilio weldio (NDT) a chyffwrdd â phaent → Teclyn codi annatod un darn i'r safle → Gosodiad ac aliniad strwythurol.

Manteision Allweddol

•  Gwaith Sylfaenol Drwyddi draw: Cyflawnir gweithrediadau sylfaenol ar lawr gwlad, gan leihau'n sylweddol y risgiau o gwympo a pheryglon uchder uchel.

•  Ansawdd Rheoladwy: Mae cydosod, weldio ac aliniad yn digwydd mewn amgylchedd sefydlog, hygyrch ar y ddaear, gan sicrhau cywirdeb uwch ac ansawdd adeiladu.

• Effeithlonrwydd Adeiladu Uchel: Mae weldio a bolltio uchder uchel yn cael eu lleihau, gan gyflymu cynnydd adeiladu yn sylweddol.

Cyfyngiadau

•  Arwynebedd Ymgynnull Mawr sydd ei angen: Mae angen ardal ddaear eang, wastad, wedi'i chywasgu'n dda ar gyfer cydosod ar y safle.

•  Offer Trwm a Gwiriadau Caeth: Angen craeniau codi tunelli uchel a chyfrifiadau peirianyddol llym ar gyfer amodau codi a gallu pridd i gynnal llwyth.

Senarios Perthnasol

Adeiladu strwythur dur safle agored, megis cyplau dur rhychwant mawr, modiwlau dur to, fframiau dur aml-rhychwant, a chynulliadau trawst craen ar ddyletswydd trwm.

II. Llif Gwaith Adeiladu Safonol Cwblhau

Llif Proses Safonol: Paratoi Adeiladu → Lefelu a Chywasgu'r Safle → Gosod a Derbyn Jig y Cynulliad → Derbyn ac Ail-arolygu Cydran → Cynulliad Daear → Gwaith Weldio → Profi Weld (NDT) a Chyffwrdd Paent Gwrth-Cydrydiad → Gosod Lug Codi a Rigio → Prawf Codi Treialu → Trwsio Integreiddio Ffurfiol → Trwsio a Chyfiawnhad Dirywio Echelinau Grid a Drychiad → Cysylltiad Parhaol a Chlymu → Tynnu Rigio → Derbyn Prosiect → Datgymalu Jig y Cynulliad

1. Paratoi Adeiladu Cyfnod Cynnar (Cam Mwyaf Critigol)

Os yw'r paratoadau rhagarweiniol yn annigonol, gall materion megis dadffurfiad strwythurol, gwrthdroi, neu wallau dimensiwn ddigwydd yn hawdd yn ystod cydosod a chodi. Canolbwyntiwch yn llym ar y 4 tasg graidd hyn:

•  Cynlluniwch yn Gyntaf: Paratowch gynllun codi pwrpasol. Ar gyfer gweithrediadau risg uchel, hynod feirniadol, mae adolygiad arbenigol a chymeradwyaeth ffurfiol yn orfodol. Cwblhau cyfrifiadau peirianneg manwl ar gyfer amodau gweithredu craen, straen aelodau, gallu dwyn y ddaear, a llwythi pwynt codi.

•  Dilysu Deunydd a Dogfennau: Archwiliwch dystysgrifau cydymffurfiaeth ffatri, adroddiadau prawf melin (MTR), cofnodion profion annistrywiol ffatri (NDT), a thaflenni dilysu dimensiwn. Atal yn llym unrhyw gydrannau nad ydynt yn cydymffurfio rhag mynd i mewn i safle'r swydd.

•  Cynllunio Gosodiad y Safle: Dynodwch yn glir barthau ar wahân ar gyfer storio cydrannau, gwaith cydosod tir, a lleoliad teithio craen / allrigger. Ar gyfer sylfeini pridd meddal, cloddiwch a gosodwch ôl-lenwi solet yn ei le, cryno, a phalmantu/caledu'r tir ymlaen llaw.

•  Brîff Diogelwch Personél: Rhaid i weldwyr, gweithredwyr craeniau, signalwyr a rigwyr feddu ar dystysgrifau cymhwyster dilys. Cynnal sesiynau briffio technegol a diogelwch trylwyr ar gyfer pob gweithiwr, gan egluro cyfrifoldebau unigol a gwaharddiadau diogelwch.

2. Sefydlu Jig Cynulliad a Derbyn

Mae jig y cynulliad (ffrâm cynnal y ddaear) yn hanfodol ar gyfer manwl gywirdeb y cynulliad. Mae cydosod achlysurol neu fframweithiau dros dro is-safonol wedi'u gwahardd yn llwyr!

•  Defnyddio Dur Strwythurol Safonol: Ffugio jigiau gan ddefnyddio adrannau dur safonol cenedlaethol i sicrhau anhyblygedd a sefydlogrwydd digonol, atal setlo'r ddaear, gwyriad strwythurol, neu ysgwyd ar ôl llwytho.

• Gosod a Lleoliad Cywir: Gosod llinellau canllaw yn gywir; rheoli echelinau grid, drychiad a gwastadedd yn llym. Ar gyfer cydrannau rhychwant mawr, adeiladwch gyn-cambr (cromlin ar i fyny yn fwriadol) yn unol â manylebau dylunio i wrthweithio sagging yn y dyfodol o dan lwythi gwasanaeth.

•  Archwiliad a Chymeradwyo Penodedig: Rhaid cynnal arolygiad arbenigol ar ôl cwblhau gosod jig. Cofnodi ac archifo pob mesur dimensiwn, drychiad a gwastadrwydd. Dim ond ar ôl cymeradwyo ffurfiol y gellir defnyddio'r jig

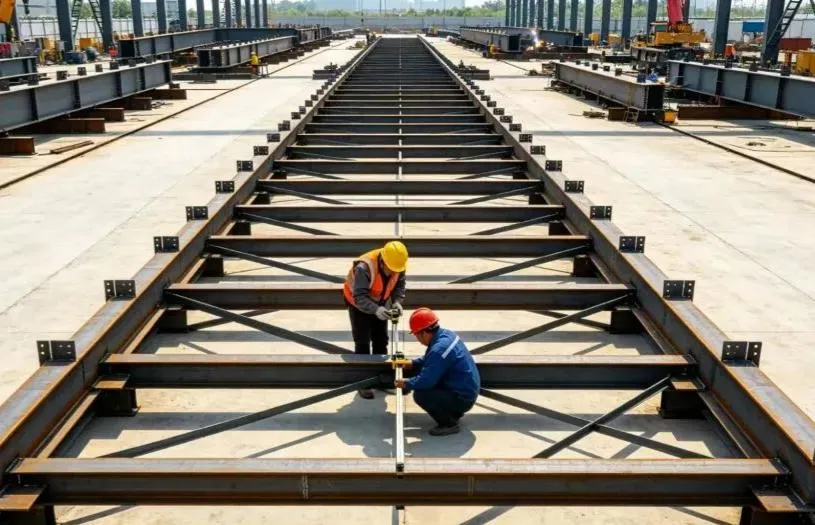

3. Cyflenwi Cydran a Chynulliad Daear

Cydosod tir yw'r broses allweddol ar gyfer rheoli ansawdd strwythurol cyffredinol. Mae rheolaeth fanwl gywir yn hanfodol:

•  Archwiliad Cydran i Mewn: Archwiliwch bob cydran wrth gyrraedd am ymddangosiad, dadffurfiad cludo, haenau amddiffynnol, ac aliniad twll bollt. Sythu a chywiro unrhyw fân anffurfiannau cyn y gwasanaeth.

•  Gleoliad ac Addasiad Jig: Ar ôl gosod cydrannau ar y jig, defnyddiwch jaciau hydrolig a cheblau boi i fireinio a rheoli rhychwant, llinellau echelin, drychiad, bwlch gwreiddiau (bwlch ffitio ar y cyd), ac aliniad fertigol yn llym.

•  Weldio Tack gan Weldwyr Ardystiedig: Rhaid i weldwyr ardystiedig berfformio weldio tac (weldiau dal dros dro). Rhaid i'r hyd weldio tac a maint y goes ffiled fodloni safonau technegol, gan atal mandylledd, craciau a diffygion weldio eraill.

•  Weldio Cymesurol a Lleddfu Straen: Rhaid i weldio ffurfiol ddilyn egwyddorion "weldio cymesurol" a "weldio cam cefn" yn llym (weldio mewn segmentau byr bob yn ail) i ryddhau straen thermol yn gyfartal a lleihau ysfa. Ar gyfer platiau dur trwchus, yn llym gweithredu rhagboethi a rheolaethau tymheredd interpass.

•  Dilysiad Ôl-Gynulliad: Ar ôl i'r cynulliad ddod i ben, ail-fesurwch ddimensiynau cyffredinol, gwerthoedd cambr, a sythrwydd ochrol yn drylwyr i warantu cydymffurfiad llawn â chodau peirianneg a lluniadau dylunio.

4. Weld Arolygu a Gwrth-Corydiad Paint Touch-up

•  Profi Anninistriol (NDT): Perfformio Profion Uwchsonig (UT) neu Brofion Radiograffig (RT) yn ôl manylebau dylunio. Rhaid i unrhyw weldiad nad yw'n cydymffurfio gael ei olchi allan yn llwyr, ei ail-weldio, a'i ail-brofi nes bod 100% yn gymwys.

•  Glanhau ac Ailbeintio Weld: Malu'r uniadau wedi'u weldio yn llyfn, cael gwared ar rwd, slag, a spatter, a chymhwyso paent preimio gwrth-cyrydu a chot uchaf yn brydlon i sicrhau system cotio amddiffynnol barhaus a chyfan.

•  Diogelu'r Wyneb: Diogelu arwynebau cyswllt ffrithiant bollt cryfder uchel, tyllau bollt, a haenau paent gorffenedig rhag spatter weldio, halogiad saim/olew, a chrafiadau mecanyddol.

5. Pwyntiau Codi a Dethol Rigio

Rheol Diogelwch Codi Craidd: Peidiwch byth â newid pwyntiau codi heb awdurdodiad, peidiwch byth â chymysgu rigio nad yw'n cyfateb, a pheidiwch byth â gosod cydrannau i rymoedd amhriodol.

•  Defnyddiwch Lugs Codi Dyluniedig: Defnyddiwch lugiau codi wedi'u cynllunio ymlaen llaw wedi'u cynllunio gan y ffatri bob amser (llygaid pad). Gwaherddir yn llym weldio neu ddrilio twll ar y safle ar gyfer pwyntiau codi dros dro. Rhaid i bob weldiad lug codi gael archwiliad NDT 100%.

•  Cyfrifiad Capasiti Rigio: Dewiswch rhaffau gwifren dur, hualau, a slingiau codi yn seiliedig yn llym ar lwythi wedi'u cyfrifo, gan ymgorffori ffactorau diogelwch llwyth deinamig. Mae gorlwytho wedi'i wahardd yn llym.

•  Amddiffynyddion Cornel: Gosodwch amddiffynwyr cornel (meddalwyr/gardiau ymyl) ar bob cornel miniog ac ymylon yr aelodau dur i atal rhaffau gwifren rhag cael eu torri neu eu difrodi.

•  Atgyfnerthiad Dros Dro: Ychwanegu llinynnau bracing/aelodau dros dro at adrannau strwythurol main neu waliau tenau (fel cyplau hir) i atal troelli, byclau neu anffurfiad lleol yn ystod codi.

6. Prawf Lifft Treial (Rhaid Byth Ei Hepgor)

Y lifft prawf yw'r rhwystr amddiffynnol olaf yn erbyn damweiniau codi.

•  Codi a Hofran: Codwch y gydran yn llyfn 200–300 mm yn glir o'r jig cydosod, a'i ddal yn hongian yn yr awyr am 5 i 10 munud.

•  Archwiliad Cynhwysfawr: Archwiliwch yn drylwyr: amodau llwyth mewn mannau codi, dadffurfiad rigio, gwyriad aelodau cyffredinol a lleol, sefydlogrwydd craen, setlo'r ddaear o dan allrigwyr, ac unrhyw ymyrraeth neu rwygo ar y jig.

• Gostwng ar unwaith ar Annormaledd: Os gwelir unrhyw sŵn anarferol, afluniad strwythurol, neu setlo tir gormodol, gostyngwch y gydran yn ôl i'r jig ar unwaith. Dim ond ar ôl i gamau unioni gael eu cymeradwyo y gellir bwrw ymlaen â gwaith codi ffurfiol.

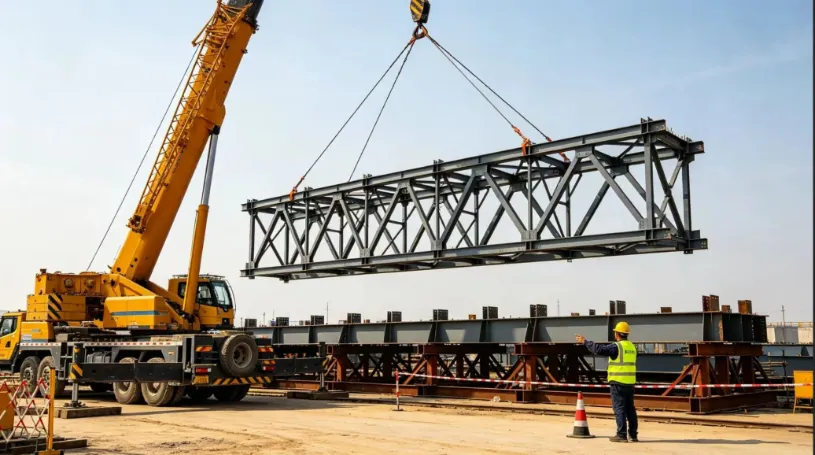

7. Codi, Lleoli, a Diogelu Dros Dro yn y Cynulliad

• Arwyddion Un Person Unedig: Rhaid i weithrediadau gael eu cyfarwyddo gan un rheolwr signalau penodedig gan ddefnyddio signalau llaw safonol a gorchmynion llais. Mae signalau aml-berson a gweithrediadau anhrefnus wedi'u gwahardd yn llym.

• Symudiadau Craeniau Llyfn: Rhaid i'r codiad, y slewing (swinging), a'r luffing (derricking ffyniant) aros yn llyfn ac yn araf drwyddo draw. Osgoi arosiadau sydyn, troadau sydyn, neu lwythi sioc. Rhaid i griw daear ddefnyddio llinellau tag (rhaffau tywys) i sefydlogi cyfeiriadedd y gydran ac atal gwrthdrawiad â strwythurau presennol.

•  Sefyllfa a Chefnogaeth Dros Dro Ar Unwaith: Unwaith y byddwch yn eistedd ar y cynheiliaid parhaol, mân-diwniwch echelinau'r grid, drychiad, a phlymder fertigol. Gosod stratiau cynnal dros dro ar unwaith a thynhau ceblau dyn.

• Llinell Goch Diogelwch Craidd: Peidiwch byth â rhyddhau'r bachyn craen nes bod ystrwythur duryn ffurfio system strwythurol sefydlog, hunangynhaliol.

8. Cysylltiad Parhaol a Gwaith Gorffen

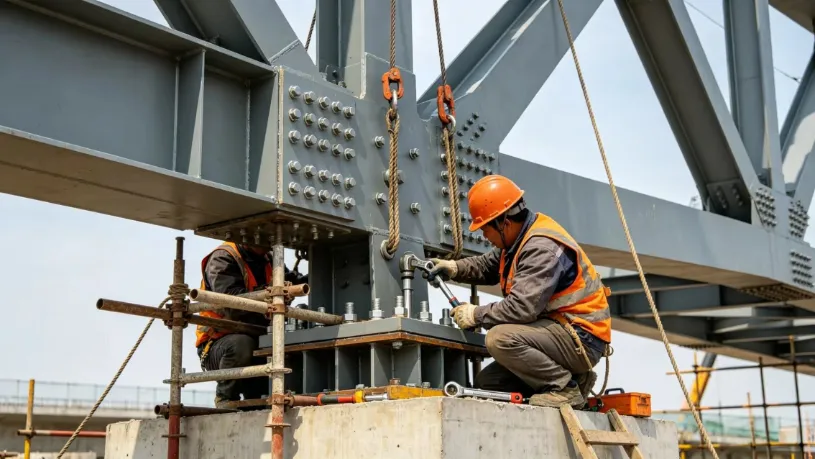

•  Bolltio Cryfder Uchel yn Gyntaf: Rhoi blaenoriaeth i gau bolltau cryfder uchel. Dilynwch y dilyniant tynhau dau gam yn llym: "Tynhau Cychwynnol → Tynhau Torque Terfynol". Marciwch bob bollt yn glir ar ôl ei dynhau'n derfynol i atal bolltau a fethwyd, yn rhydd neu wedi'u gor-trorymu.

•  Weldio Splice ar y Safle: Perfformiwch weldiadau casgen a sbleis ar y safle mewn haenau aml-pas, a chynnal profion annistrywiol (NDT) yn brydlon ar ôl eu cwblhau.

•  Ailfesuriad Strwythurol Cyffredinol: Ail-fesur yr holl ddimensiynau, gweddluniau a gwerthoedd gwyro cyffredinol. Ar ôl i chi gael eich ardystio'n cydymffurfio, datgymalu offer codi yn ddiogel, cynhalwyr dros dro, a jig cydosod y ddaear.

• Trwsio a Throsglwyddo Gorchuddion: Cyffyrddwch â'r holl haenau gwrth-cyrydu a gwrth-dân sydd wedi'u difrodi ar draws yr ardaloedd yr effeithir arnynt i gwblhau'r gosodiad gorffenedig.

III. Rhagofalon Critigol ar y Safle (Peryglon Allweddol i'w Osgoi)

1. Pwyntiau Rheoli Ansawdd y Cynulliad

• Sylfaen Jig Solet: Rhaid i'r ddaear o dan jig y cynulliad fod yn gadarn, yn gywasgedig ac yn wastad. Gwaherddir gwaith cydosod ar bridd meddal neu dir dwrlawn yn ystod tywydd glawog i atal setlo anwastad.

•  Rheolaeth Cyn-cambr Caeth: Gosodwch y cyn-gambr (cromlin i fyny bwriadol) yn gywir ar gyfer aelodau rhychwant mawr yn unol â gwerthoedd dylunio. Gwiriwch fesuriadau cyn ac ar ôl y cynulliad i atal sagio ar i lawr ar ôl codi.

•  Cyfyngiadau Weldio Tywydd Garw: Rhowch y gorau i weldio awyr agored ar unwaith yn ystod gwyntoedd cryfion, glaw, eira neu dymheredd rhewllyd. Sicrhewch fod arwynebau dur llaith wedi'u sychu'n drylwyr gyda fflachlampau gwresogi cyn ailddechrau weldio.

•  Amddiffyn Arwynebau Ffrithiant Bollt Cryfder Uchel: Diogelu arwynebau ffrithiant cyswllt bollt yn llym. Gwaherddir malu, halogiad olew, neu losgiadau spatter weldio, gan sicrhau bod y cyfernod llithro yn bodloni safonau peirianneg.

2. Llinellau Coch Diogelwch Codi Gorfodol

• Gwaharddiadau Tywydd: Gwaherddir codi codi yn ystod gwyntoedd cryfion Grym 6 ac uwch (cyflymder y gwynt ≥ 10.8 m/s), niwl trwchus, glaw trwm, neu pan fo golau nos yn annigonol.

• Cefnogaeth Crane Outrigger: Rhaid i outriggers craen gael eu cefnogi'n llawn gan blatiau dosbarthu llwyth dur trwchus dros dir cadarn, wedi'i wirio i atal tipio craen neu ddyrnu drwodd i'r craen.

•  Parth Gwahardd Diogelwch Anhyblyg: Sefydlu rhwystr anhyblyg a pharth gwahardd clir o fewn radiws gweithio'r craen. Mae personél anawdurdodedig yn cael eu gwahardd yn llwyr rhag mynd i mewn i'r ardal, mynd trwyddi neu aros ynddi.

•  Archwiliad Rigio Cyn Shifft: Archwiliwch yr holl offer codi, caledwedd rigio, a rhaffau gwifren cyn pob sifft gwaith. Amnewid ar unwaith os bydd llinynnau gwifren wedi torri, traul gormodol, neu finciau / anffurfiadau yn fwy na'r terfynau a ganiateir.

3. Risgiau Cyffredin a Mesurau Ataliol

•  Anffurfiad Cydran Gormodol: Cambr dylunio wedi'i osod ymlaen llaw, ychwanegu haenau atgyfnerthu dros dro, dilyn dilyniannau weldio cymesur, a pherfformio gwiriadau cyflwr codi llwyth llawn.

• Methiant Rhwygo'r Lug Codi: Perfformio dyluniad strwythurol arbenigol ar gyfer codi lugiau, sicrhau weldio treiddiad llawn gydag archwiliad NDT 100%, a gwahardd yn llym pwyntiau codi dros dro heb eu cymeradwyo.

•  Crane Ground Setliad neu Dipio: Gwirio a chaledu tir ymlaen llaw, gosod platiau dur trwm o dan outriggers, a monitro setlo tir yn ystod y lifft prawf.

•  Ansefydlogrwydd Strwythurol ar ôl Lleoliad: Gosodwch geblau guy a llinynnau cynnal dros dro yn brydlon, gan orfodi'r egwyddor yn llym: "Peidiwch byth â rhyddhau'r bachyn craen cyn sicrhau'r strwythur."

•  Bolltio Cryfder Uchel Is-safonol: Diogelu arwynebau cyswllt ffrithiant yn llym, cymhwyso gweithdrefnau tynhau torque safonol, ac archwilio a marcio lliw pob bollt unigol ar ôl ei gwblhau.

IV. Crynodeb

Rhesymeg rheoli craiddcynulliad strwythur dur ar y saflea gellir crynhoi hoisting annatod fel: cynulliad daear manwl gywir, rheolaeth jig anhyblyg, cyfrifiad codi trylwyr, codi llyfn a chyson, a byth yn rhyddhau'r bachyn cyn ei sicrhau.

Trwy reoli'r pedwar piler critigol yn llym - ansawdd jig, anffurfiad weldio, amodau llwyth codi, a sefydlogrwydd strwythurol dros dro - gellir atal y diffygion adeiladu mwyaf cyffredin a damweiniau diogelwch, gan ddarparu datrysiad diogel, dibynadwy ac effeithlon ar gyfer peirianneg strwythurol dur rhychwant mawr.
