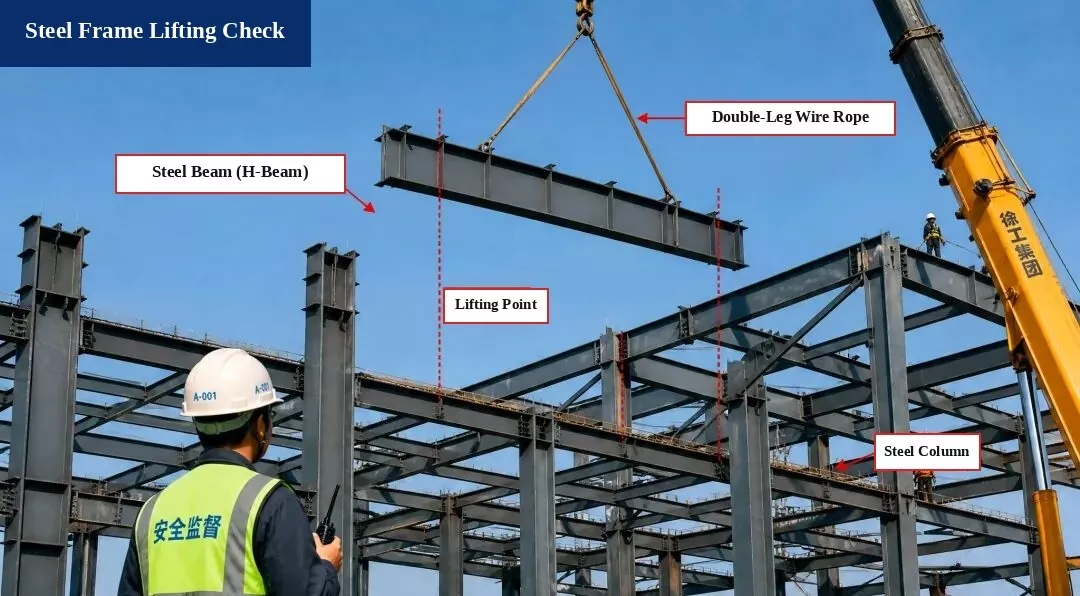

1. Gwiriad Codi Ffrâm Dur (Cyfrifiad Codi)

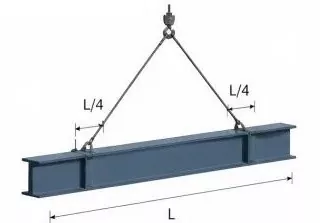

I. Diagram Codi

Aelod:Trawst Dur H500 × 200 × 10 × 16, Hyd L = 12.0 m

Pwyntiau Codi:Wedi'i osod ar L/4 o bob pen i'r trawst

Ongl Sling:α ≈ 60 °

II. Llwyth Cyfrifiad

1. Hunan-Bwysau o Beam:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Ffactor Llwyth Dynamig:Cymerwch 1.1

3. Pwysau Slings:Anwybyddu (dibwys)

4. Cyfanswm Llwyth Codi:
P = G × 1.1 = 219.9 kN

5. Tensiwn Sling (Llwyth Cytbwys):
T = P / (2 × cos α) = 219.9 / (2 × cos 60 °) = 219.9 kN

III. Gwiriad Diogelwch Sling

1. Sling Math:φ20 rhaff wifrau dur, torri llwyth Fb = 360 kN

2. Ffactor Diogelwch (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Yn cwrdd â gofynion safonol!

Gwirio Casgliad:
Mae'r gweithrediad codi yn ddiogel ac yn bodloni gofynion cod.

Safonau Cyfeirio

• Cod ar gyfer Adeiladu Strwythurau Dur (GB 50755-2012)

• Cod Technegol ar gyfer Diogelwch Codi a Thai mewn Adeiladu (JGJ 276-2012)

Nodiadau Diogelwch:

1. Gwiriwch y trawst dur, rhaffau gwifren, ac offer codi cyn eu codi i sicrhau eu bod yn ddiogel ac yn ddibynadwy.

2. Neilltuo person ymroddedig i gyfarwyddo'r broses codi. Ni chaiff neb sefyll o dan y trawst dyrchafedig.

3. Rhoi'r gorau i waith codi ar unwaith pan fydd cyflymder y gwynt yn cyrraedd Lefel 6 neu uwch.

2. Gosod Ffrâm Dur ac Arolygu - Gosod Trawst Dur

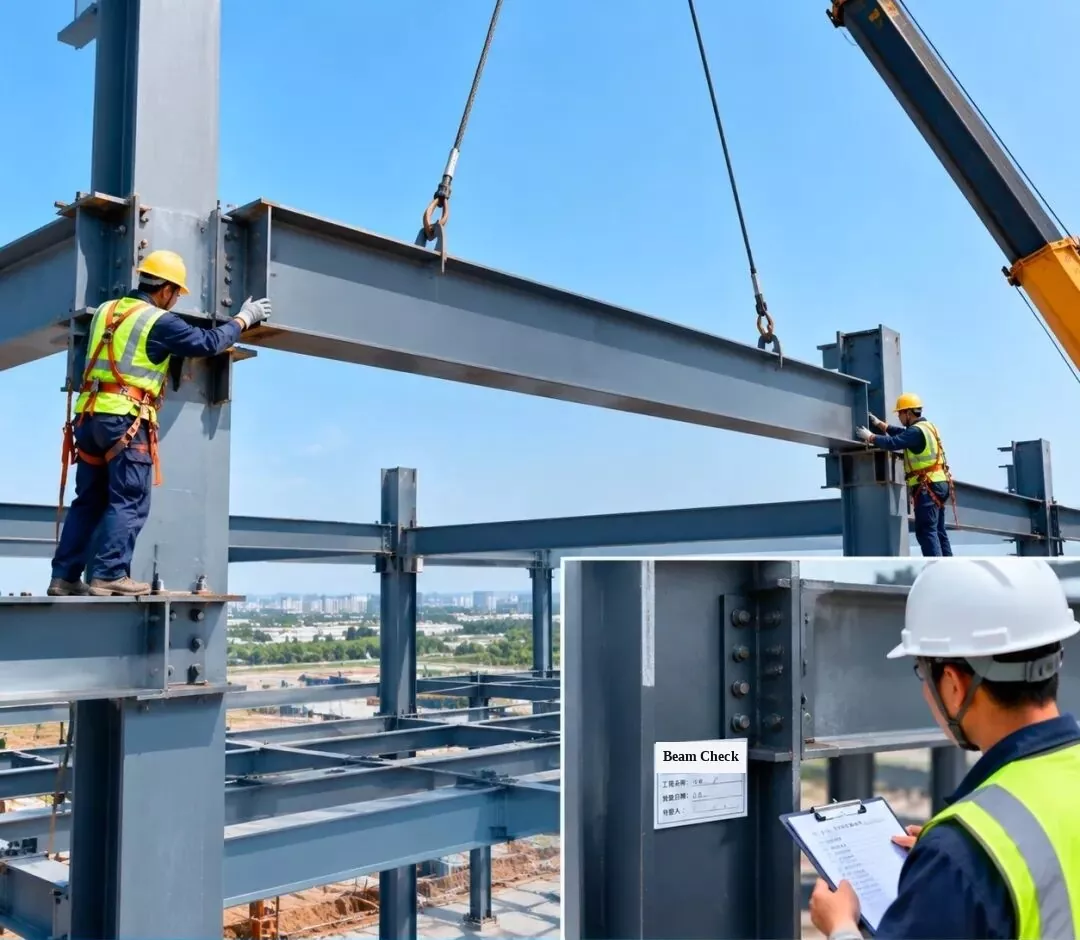

Codwch y trawst dur i'w safle arfaethedig, yna archwiliwch a chymeradwywch y cymalau cysylltu i sicrhau bod ansawdd y gosodiad yn bodloni'r gofynion dylunio.

[Tag Mewnosod ar Golofn: Arolygiad Gosod Trawst Dur | Enw'r Prosiect: Gweithdy #1 | Dyddiad yr Arolygiad | Arolygydd]

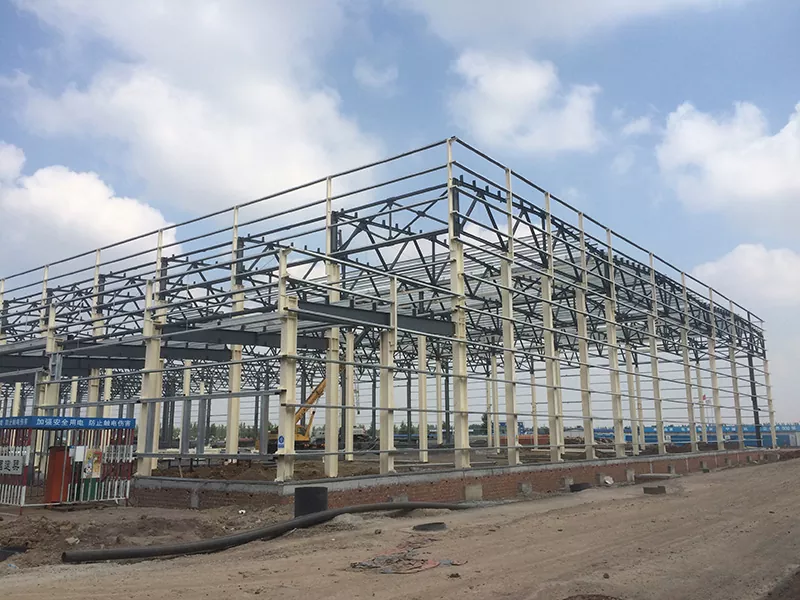

3. Gosod ac Arolygu Ffrâm Dur - Gosod Truss To Dur

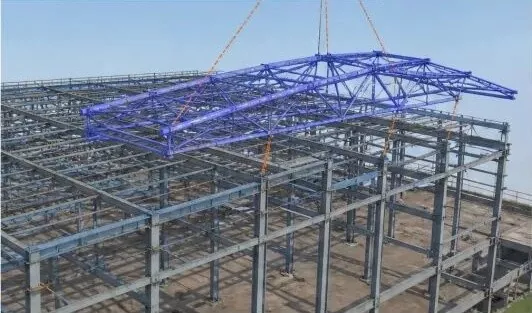

1. Efelychiad BIM 3D:Efelychu gosodiad truss y to dur i wella'r cynllun codi a'r gorchymyn gosod.

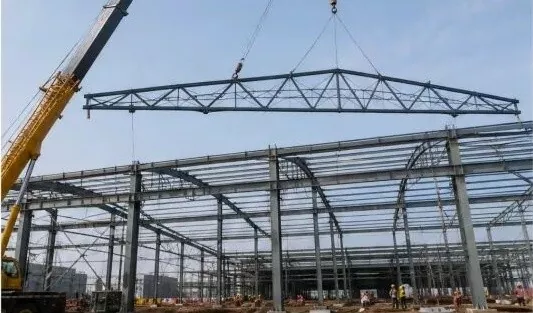

2. Codi Truss To:Defnyddiwch graen lori i godi'r truss a'i osod yn araf yn ei le wrth ei gadw'n gytbwys.

3. Lleoli a Gosod Dros Dro:Ar ôl i'r trawst to fod yn ei le, sicrhewch ef dros dro ac addaswch ei leoliad a'i uchder (drychiad).

4. Cysylltiad Bolt Cryfder Uchel:Tynhau'r bolltau cryfder uchel yn unol â'r rheolau dylunio i sicrhau cysylltiad cryf.

5. Arolygiad Gosod:Gwiriwch uchder y trawst, rhychwant, plygu (gwyro), ac aliniad fertigol i sicrhau eu bod yn cwrdd â'r cod.

6. Cofnod Arolygu:Ar ôl pasio'r arolygiad, cwblhewch y ffurflen gofnodi a symud ymlaen i'r cam adeiladu nesaf.

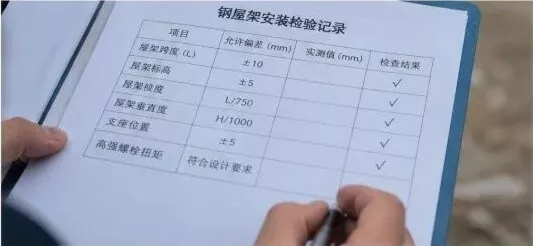

Cofnod Arolygu Gosod Truss To Dur

Eitem Arolygu	Gwall a Ganiateir (mm)	Gwerth Mesuredig (mm)	Gwirio Canlyniad
Rhychwant Truss (L)	±10	—	√ (pasio)
Uchder Truss (Uchder)	±5	—	√ (pasio)
Plygu Truss (Gwyriad)	L/750	—	√ (pasio)
Aliniad Fertigol Truss	H/1000	—	√ (pasio)
Sefyllfa Gefnogol	±5	—	√ (pasio)
Torque Bollt Cryfder Uchel	Yn cwrdd â gofynion dylunio	—	√ (pasio)

Pwyntiau Rheoli Allweddol:

Gwiriwch yr holl rannau dur sy'n dod i mewn ar y safle i wirio eu math, maint ac ansawdd weldio;
Defnyddiwch gynllun codi diogel ac ymarferol i sicrhau diogelwch codi;
Addaswch a thrwsiwch y truss yn union ar ôl iddo gael ei osod yn ei le;
Tynhau'r holl bolltau cryfder uchel yn iawn a phrofi eu trorym yn ôl y cod;
Cynnal archwiliad llawn i sicrhau bod y strwythur gosodedig yn bodloni'r holl ofynion dylunio a chod.

4. Gosod ac Arolygu Ffrâm Dur - Gosod Trawst Dur ar Wahân

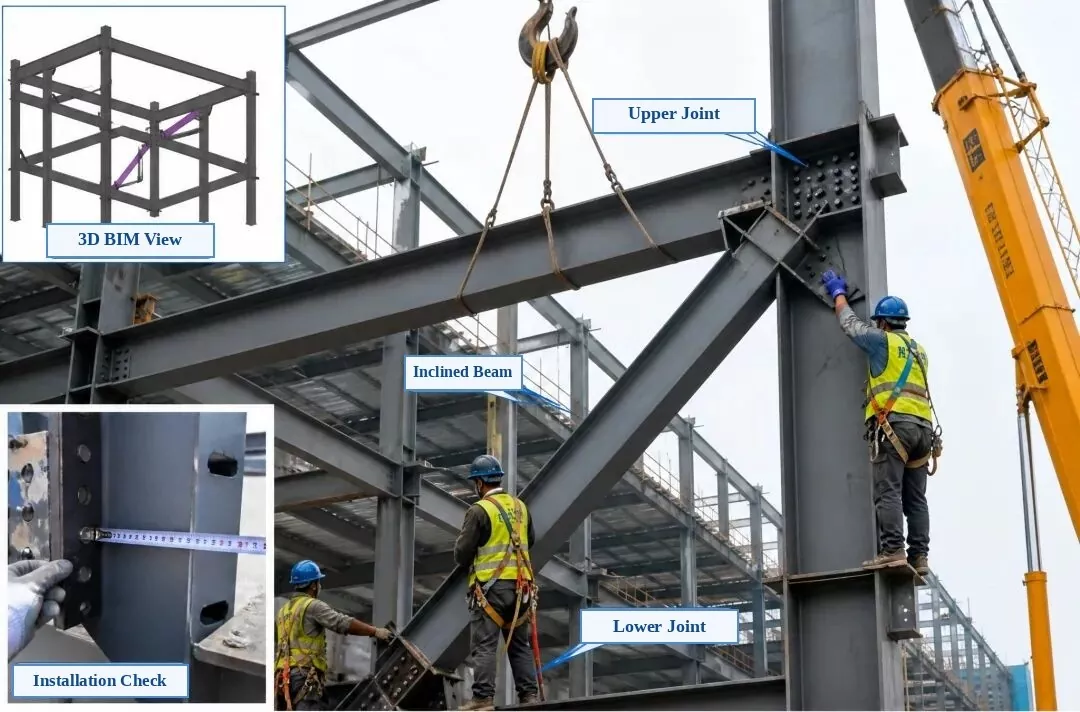

Labeli Ffotograffau a Echdynnwyd:Mewnosodiad Chwith Uchaf: Golwg BIM 3D | Mewnosodiad Gwaelod-Chwith: Gwiriad Gosod | Prif lun: Cyd Cysylltiad Uchaf, Trawst Dur Goleddol (Brês Lletraws), Cyd Cysylltiad Is

Gosod ac Archwilio Ffrâm Dur - Gosod Trawst Dur ar Wahân

1. Gwiriad Cyn Gosod:Gwiriwch rif y rhan, maint, safleoedd twll bollt, a chyfeiriad plât cysylltiad. Sicrhewch fod yr arwynebau cyswllt yn wastad, yn lân, ac yn rhydd o burrs neu olew.

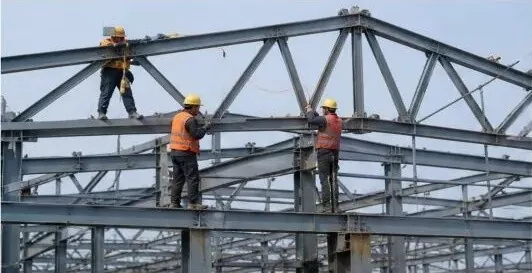

2. Codi a Lleoli:Defnyddiwch ddau bwynt codi i godi'r trawst ar oledd yn araf i'w le. Trwsiwch ef dros dro a gwnewch yn siŵr bod yr uniadau uchaf ac isaf yn cyd-fynd yn gywir â'r golofn ddur a'r trawst.

3. Aliniad ac Addasiad:Addaswch leoliad llinell ganol, uchder, ac aliniad fertigol y trawst ar oleddf i fodloni gofynion dylunio. Cwblhewch y cysylltiad parhaol ar ôl aliniad.

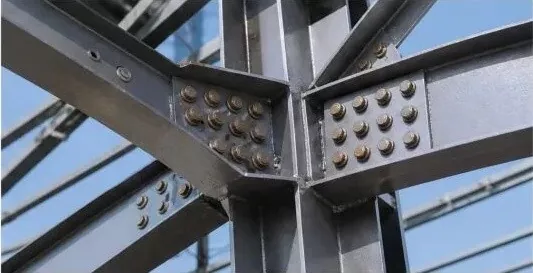

4. Dull Cysylltiad:Cysylltwch â bolltau cryfder uchel. Tynhewch nhw'n gyfartal o'r canol tuag allan i'r ddwy ochr fel sy'n ofynnol gan y dyluniad, a marciwch bob bollt ar ôl pasio'r arolygiad tynhau terfynol.

5. Arolygiad Gosod:Gwiriwch leoliad y llinell ganol, uchder, aliniad fertigol, tyndra cyswllt plât, ac ansawdd tynhau bolltau. Rhaid i bopeth fodloni'r Cod ar gyfer Derbyn Ansawdd Adeiladu Strwythurau Dur (GB 50205).

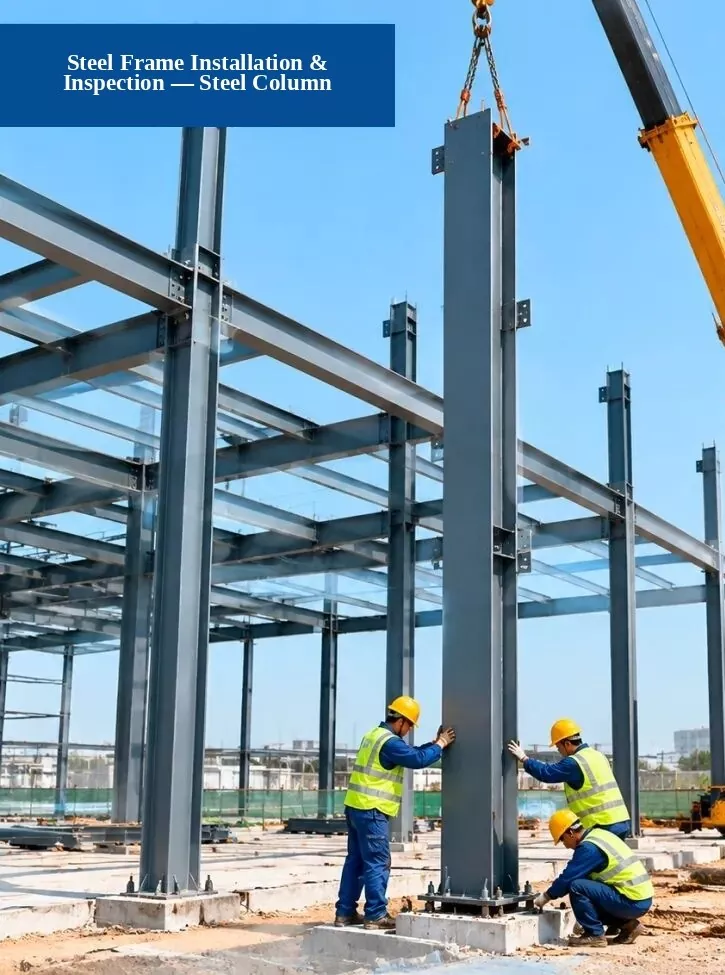

5. Gosod ac Arolygu Ffrâm Dur - Gosod Colofn Dur

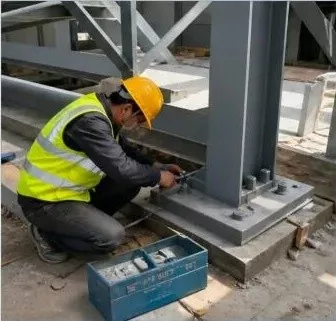

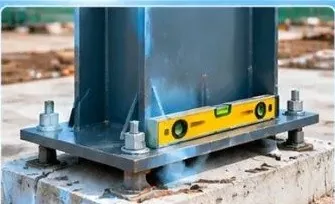

1. Gwiriad Sylfaen:Gwiriwch a yw safleoedd y bollt angor, uchder y sylfaen, a dimensiynau'r sylfaen yn bodloni'r gofynion dylunio.

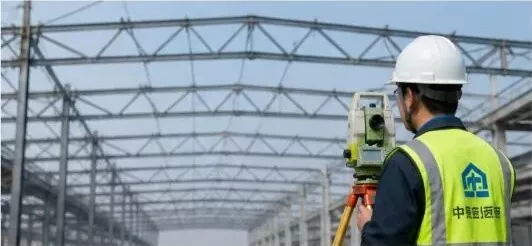

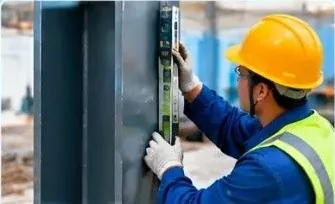

2. Gwiriad Aliniad Fertigol:Defnyddiwch orsaf gyfan, plym laser, neu lefel ymyl syth i wirio pa mor syth (fertigol) yw'r golofn ddur.

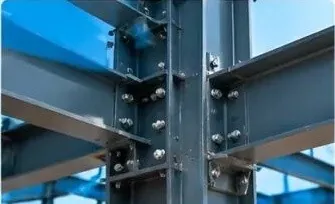

3. Gwiriad Ansawdd Cysylltiad:Gwiriwch a yw'r bolltau cryfder uchel, weldiau a phlatiau cysylltiad yn bodloni'r gofynion safonol.

Proses Adeiladu:1. Gwaith Paratoi → 2. Colofn Dur Lifft a Lle → 3. Gosod a Sicrhau → 4. Arolygu a Derbyn

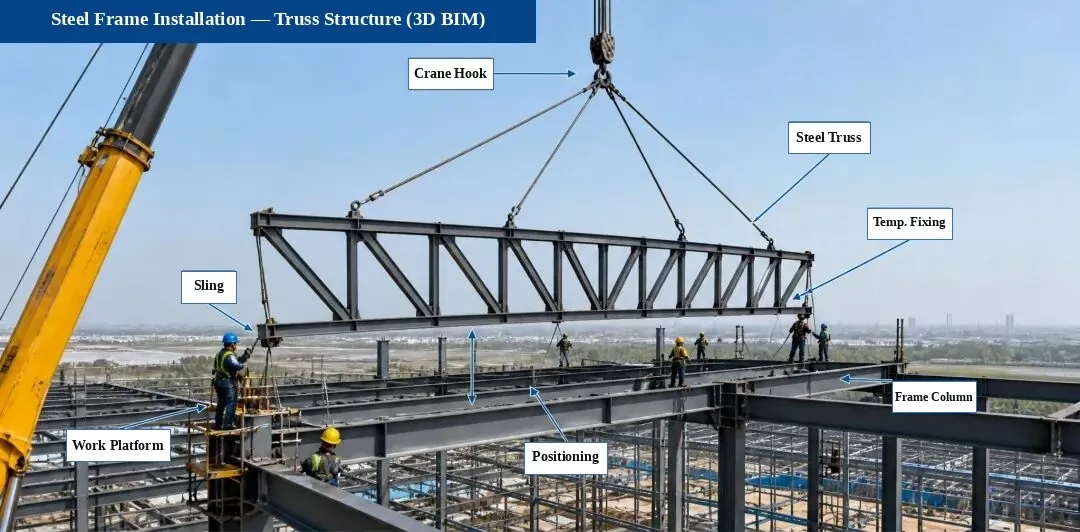

6. Gosod Ffrâm Dur - Gosod Strwythur Truss (Diagram BIM 3D)

Llif Proses Gosod:Arolygu a Marcio → Gwiriad Cefnogaeth → Lifft a Lle → Gosod Dros Dro → Aliniad ac Addasiad → Cysylltiad Bolt Cryfder Uchel → Weldio (os oes angen)

Pwyntiau Gosod Allweddol:

Cyn codi, gwiriwch y llinell ganol gefnogaeth, uchder, a safleoedd y rhan fewnosodedig;
Atodwch rhaffau canllaw gwynt (taglines) yn ystod codi i gadw'r truss yn sefydlog;
Addaswch a sicrhewch y truss dros dro yn union ar ôl ei osod i atal plygu neu ystumio;
Rhaid i gysylltiadau bollt cryfder uchel ddilyn rheolau dylunio a chod a chael eu tynhau i'r trorym gofynnol;
Rhaid i ansawdd Weld fodloni'r rheolau yn y Cod ar gyfer Derbyn Ansawdd Adeiladu Strwythurau Dur (GB 50205).

Pwyntiau Archwilio Allweddol (Lluniau Safle):

1. Cefnogaeth a Gwiriad ar y Cyd

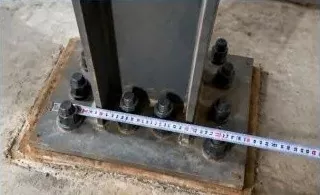

Gwiriwch safleoedd ac uchder bolltau cynnal, platiau shim, a rhannau wedi'u mewnosod i sicrhau eu bod yn bodloni gofynion dylunio.

2. Gwiriad Aliniad Truss

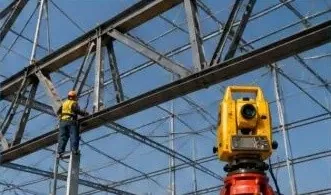

Defnyddiwch orsaf gyfan i fesur llinell ganol, uchder a phlygu'r trawst, a gwneud addasiadau aliniad.

3. Uchel-Cryfder Gwiriad Bolt

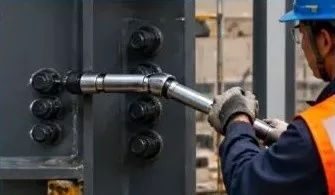

Gwiriwch nifer, maint a torque y bolltau cryfder uchel, a'u hail-brofi fel sy'n ofynnol gan y cod.

Nodyn:Mae'r strwythur truss yn y prosiect hwn yn cael ei gyn-ymgynnull yn y ffatri a'i godi mewn adrannau ar y safle i sicrhau gosodiad, ansawdd a diogelwch cywir.

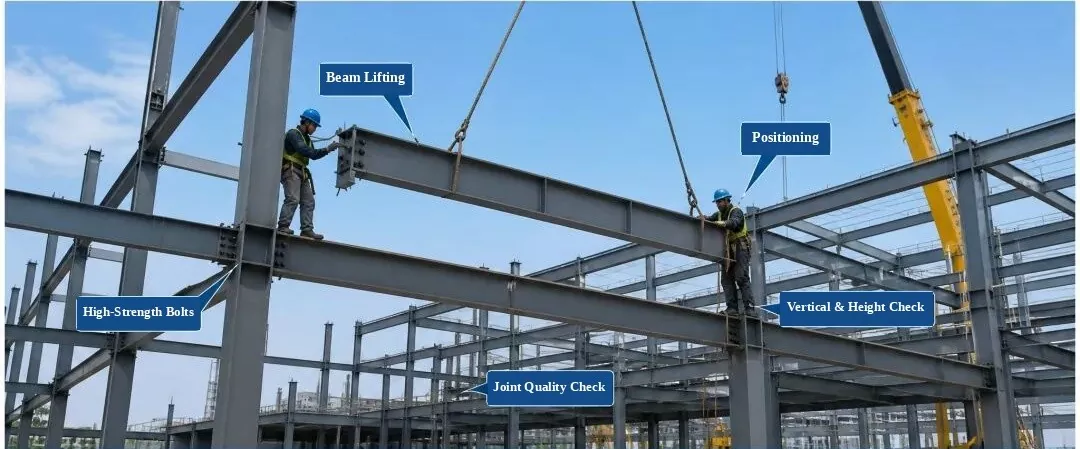

7. Ffrâm Dur a Gosod ac Archwilio Taflen To Metel wedi'i Broffilio

Gosod ac Archwilio Ffrâm Dur

(Labeli: Codi Trawst, Lleoli, Bolltau Cryfder Uchel, Gwirio Fertigol ac Uchder, Gwiriad Ansawdd ar y Cyd)

1. Gwiriad Rhan Sy'n dod i mewn:Gwiriwch ansawdd y deunydd, maint, cyflwr wyneb, a sythrwydd. Gosod dim ond ar ôl pasio arolygiad.

2. Rheoli Proses:Rheoli lleoliad rhan, uchder, aliniad fertigol, a thynhau bollt yn ystod y gosodiad.

3. Eitemau Arolygu:Safle llinell ganol, uchder, aliniad fertigol, gwastadrwydd arwyneb, ac ansawdd cysylltiad bollt.

4. Safon Ansawdd:Rhaid bodloni'r Cod ar gyfer Derbyn Ansawdd Adeiladu Strwythurau Dur (GB 50205-2020).

Gosod ac Archwilio Taflen To Metel Proffil

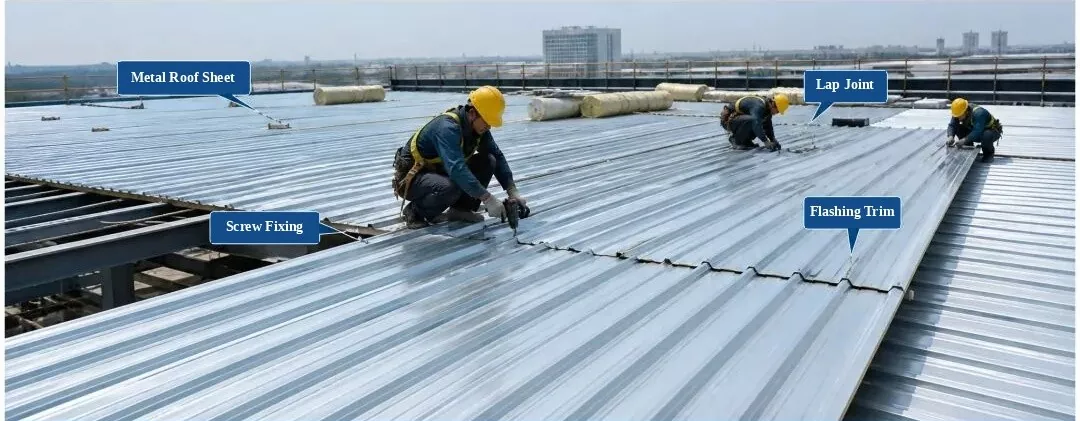

(Labeli: Taflen To Metel, Uniad Lap, Gosod Sgriw Hunan-dapio, Trim sy'n Fflachio)

1. Gwirio Deunydd:Gwiriwch broffil, trwch, cotio a lliw y panel. Defnyddiwch dim ond ar ôl pasio arolygiad.

2. Rheolau Gosod:Gorgyffwrdd y paneli yn gywir a'u gosod yn gadarn. Cadwch fylchau sgriwiau o fewn terfynau safonol, heb unrhyw sgriwiau ar goll neu wedi'u camleoli.

3. Eitemau Arolygu:Gwastadedd to, lled gorgyffwrdd, bylchau rhwng y pwyntiau cau, a manylion diddosi.

4. Safon Ansawdd:Rhaid bodloni'r Cod Technegol ar gyfer Peirianneg Toeau Metel (GB 50345-2012).

8. Gosod ac Archwilio Ffrâm Dur - Grisiau Dur a Gosod Rheilen Law

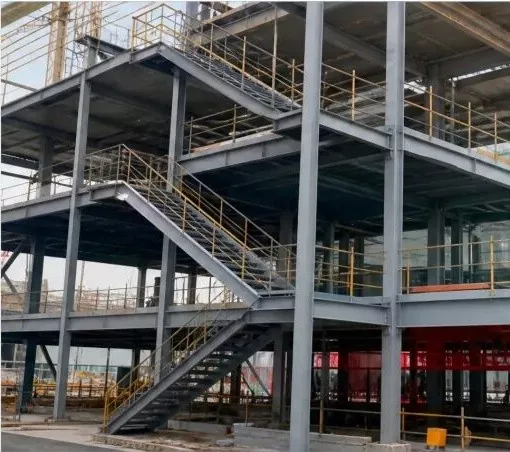

1. Grisiau Dur a Chanllawiau Llaw wedi'u Cwblhau (Llun o'r Safle)

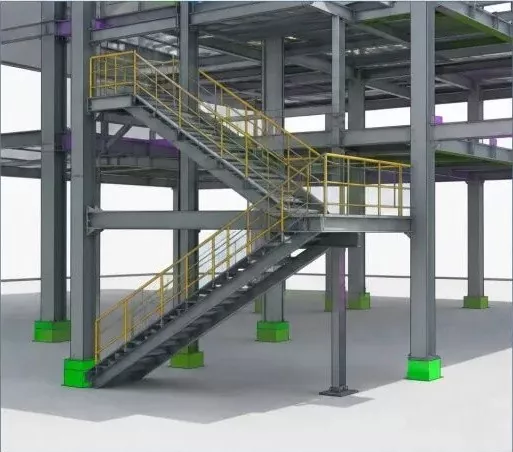

2. Model BIM 3D (Grisiau Dur a Chanllawiau)

3. Gosod Grisiau Dur (Gwaith Safle)

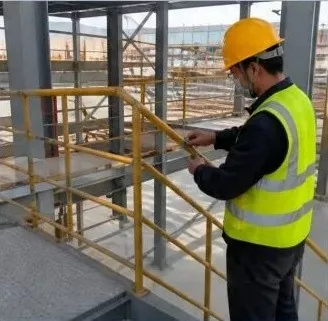

4. Gosod canllaw (Gwaith Safle)

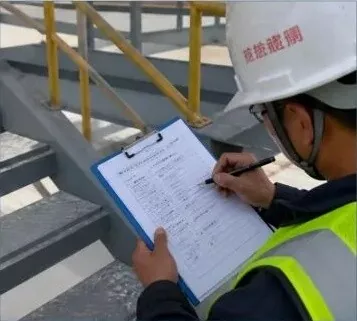

5. Arolygiad Ansawdd Gosod (Gwiriad Safle)

Cyfarwyddiadau:

Cyn gosod grisiau dur a chanllawiau, gwiriwch ddimensiynau'r gydran, uchder a llinellau canol y cynllun;
Wrth ddefnyddio cysylltiadau wedi'u bolltio, gwiriwch faint y bollt, maint, a torque i sicrhau cysylltiad cadarn;
Rhaid i ganllawiau wedi'u gosod fod yn gadarn ac yn syth, gyda welds llawn a llyfn sy'n bodloni gofynion y dyluniad a'r cod;
Cynnal arolygiad ansawdd ar ôl gosod a llenwi'r cofnod arolygu i sicrhau ansawdd y prosiect.

Safonau Proses Adeiladu ar gyfer Strwythurau Dur (Framiau Dur)
