5 Cwestiynau ac Atebion Technegol Peirianneg Strwythur Dur Cyffredin

Dyluniad, gwneuthuriad ac adeiladu ar y saflepeirianneg strwythur durcynnwys nifer o gysyniadau mecanyddol proffesiynol, paramedrau cydrannau a dosbarthiadau strwythurol. Yn ystod manylion lluniadu dyddiol, gwirio llwyth a chymharu cynlluniau, yn aml mae gan lawer o ymarferwyr amheuon ynghylch amrywiol dermau technegol, effeithiau mecanyddol a meini prawf dethol aelodau strwythurol. Er mwyn helpu technegwyr rheng flaen a chydlynwyr masnach dramor i ddatrys damcaniaethau craidd yn gyflym ac osgoi gwallau dylunio, mae'r ddogfen hon yn llunio cwestiynau proffesiynol cyffredin am strwythurau dur gydag atebion cryno.

C1. Beth yw effaith diaffram?

Mae effaith y diaffram yn cyfeirio at ymddygiad mecanyddol lle mae paneli amgaead yn gwrthsefyll anffurfiad mewn awyren a achosir gan lwythi mewn awyren oherwydd eu hanystwythder cneifio eu hunain. Cryfder a chryfder cydrannau yw'r ddau ddangosydd allweddol i werthuso ei berfformiad.

C2. Ai'r un cysyniad yw effaith oedi cneifio a lagiad cneifio?

Maent yn cyfeirio at ffenomen fecanyddol union yr un fath; Dim ond enw amgen yw "ôl cneifio" ar gyfer yr effaith lagiad cneifio, y gellir ei esbonio gan egwyddor Saint-Venant. Yn ystod trosglwyddo llwyth y tu mewn i aelod, mae oedi wrth drosglwyddo grym cneifio mewn rhanbarthau lleol yn arwain at ddosbarthiad anwastad o straen arferol dros y trawstoriad, ac mae'r ffenomen hon yn cael ei enwi gyda'i gilydd oedi cneifio.

C3. Pa ganlyniadau a ddaw yn sgil gwyro strwythurau dur yn ormodol?

Os bydd gwyriad gwirioneddol astrwythur duryn fwy na'r terfyn a nodir gan godau, bydd dadffurfiad gweladwy o gydrannau'n digwydd ac yn difetha ymddangosiad pensaernïol. Yn y cyfamser, bydd perfformiad gwasanaeth yr adeilad yn cael ei amharu, a bydd gwyro gormodol hirdymor yn creu peryglon diogelwch strwythurol posibl ymhellach.

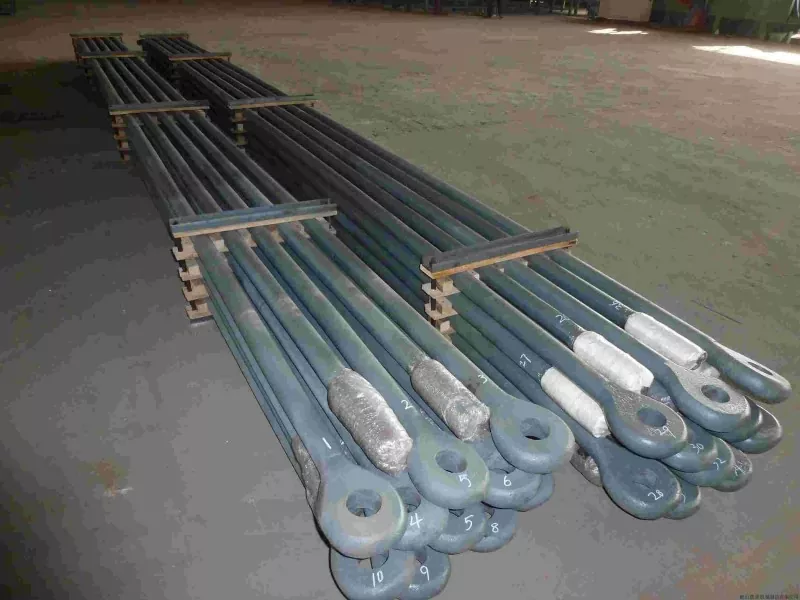

C4. Sut i wahaniaethu rhwng gwiail clymu anhyblyg a gwiail clymu hyblyg?

Gall gwiail clymu anhyblyg ddwyn tensiwn a chywasgu, ac yn gyffredin mabwysiadu dur ongl dwbl neu groestoriadau tiwb dur crwn. Gall gwiail clymu hyblyg ond wrthsefyll tensiwn heb allu cywasgu, sy'n cael eu gwneud yn gyffredinol o ddur ongl sengl neu diwbiau crwn.

C5. Beth mae capasiti dwyn ôl-bwclo yn ei olygu?

Mae capasiti dwyn ôl-byclo yn cyfeirio'n benodol at gapasiti cario llwyth gweddilliol cydrannau waliau tenau ar ôl byclo lleol. Mae'r mynegai hwn yn cael ei bennu ar y cyd gan gymhareb lled-trwch platiau ac amodau atal ymyl: bydd cymhareb lled-drwch mwy a chyfyngiadau ffin cryfach yn arwain at gapasiti dwyn gweddilliol ôl-bwclo uwch yr aelod.

Casgliad

Mae'r damcaniaethau sy'n ymwneud â dylunio, gweithgynhyrchu ac adeiladu strwythurau dur yn helaeth ac yn rhyngberthynol, a dim ond cyfran fach o faterion cyffredin y mae'r Holi ac Ateb uchod yn ymdrin â hwy.Peirianneg strwythur duryn ddisgyblaeth sy'n integreiddio gwybodaeth ddamcaniaethol a phrofiad ymarferol. Mae meistroli'r pwyntiau allweddol hyn yn gofyn am fwy na chofio diffiniadau termau; mae cymharu, myfyrio a gwirio dro ar ôl tro mewn arferion prosiect go iawn yn anhepgor. Y gobaith yw y gall y ddogfen Holi ac Ateb hon roi man cychwyn clir i ddarllenwyr, gan ganiatáu iddynt ddod o hyd i gyfeiriadau ac atebion perthnasol yn gyflym wrth ddod ar draws problemau peirianneg ymarferol.
